| 溫室遮陽系統 | |
| 發布時間:2016-09-30 20:57:16 | 瀏覽次數： | |

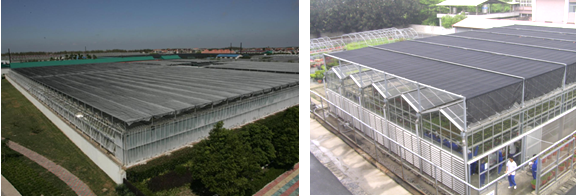

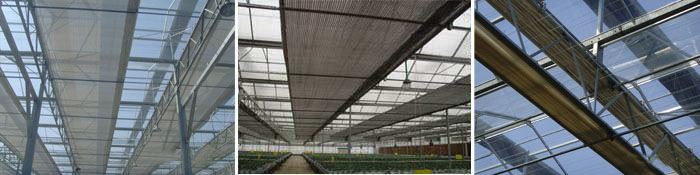

溫室遮陽是利用具有一定透光率的材料將一部分多余的光照進行遮擋，既保證溫室內作物正常生長所需的光照，又防止多余的太陽輻射在溫室聚集，造成室內溫度過高，從多方面來改善室內的生態環境，是現代溫室不可缺少的配套系統之一 ，根據安裝位置可分為室外遮陽和室內遮陽。  圖：溫室遮陽系統-外遮陽 外遮陽系統 一、系統特點： 該系統是在溫室外（溫室頂部）安裝遮陽網。其主要作用是夏季的遮陽、降溫，使陽光漫射進入溫室，保證室內作物免遭強光灼傷，同時降低室內溫度4—6℃。通過選擇不同遮陽率的遮陽網和調節幕網的開合位置，以滿足不同作物對陽光的需求 。（1）在夏季，由于進入溫室的太陽輻射熱負荷太高，當使用外遮陽系統時，由于阻隔了大部分太陽輻射進入溫室，在具有良好通風的溫室中可降低室內溫度，創造出理想的溫濕度環境，減少溫室運行成本，節約能源消耗。 （2）遮陽幕布使陽光漫射進入溫室，保證作物免遭強光灼傷。 （3）通過調節遮陽幕布的開啟與閉合，滿足作物對光線的需求。 （4）高強度的遮陽幕布具有防雹保護作用。 （5）系統類型按驅動方式可分為鋼索驅動機構和齒輪、齒條驅動機構。鋼索驅動機構主要由減速電機、驅動軸、軸承座、驅動線、上、下幕線、換向輪等組成。齒輪、齒條驅動機構主要由減速電機、驅動軸、軸承座、齒輪、齒條、推桿、支撐滾輪等組成。 二、 齒輪齒條傳動系統工作原理 按下控制箱啟動開關按鈕，電機啟動。電機通過傳動機構驅動傳動軸運轉，傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束。 三、系統主要組成 1 控制箱 電控箱控制遮陽網的展開與收攏。通過行程限位開關實現自動停車，也可手動開停，還可配備溫控、時控、光控設備，與氣象站系統聯機，實現微機自動控制該箱內裝配有幕布展開與合攏兩套接觸器，備有手動控制,如需要中途停止,可以按下停止按鈕,即可停止運行。 2 減速電機 減速電機、聯軸器為專用電氣設備，與控制箱相連接，該電機輸出軸處配備了行程開關，使整套系統運行平穩可靠。減速電機具有結構緊湊、速比大、扭矩大、安全可靠、低維護、壽命長、重量輕、噪音低（均小于65dB）、密封好、限位可靠(3~55轉)等優點。智能連棟溫室遮陽 3 電機技術參數： （1）電源：380v，三相，50HZ （2）電機功率：0.55kw （3）減速比：1：500 4 齒條技術參數： 采用A型齒輪齒條，設計合理，質量可靠，運行平穩無噪音。 （1）齒條高度：40mm （2）齒條長度：3965 mm 5 傳動部分 傳動軸采用熱鍍鋅鋼管；推拉桿為熱鍍鋅鋼管，每套齒輪齒條連接1根，縱向與溫室長度基本等長；鋁合金驅動桿橫向布置，拉動幕布展開、收攏。 傳動系統技術參數： （1）行程：3.7m （2）運行速度：0.414m/min （3）運行時間：8.9min 6 外遮陽幕布： 遮陽幕布 按外形有平網和折疊網。按材料又分為尼龍圓絲編曲織網、黑白膜網、鋁箔網等。外遮陽網一般選擇尼龍圓絲編織網，抗脆化，結結交連。多間貫串的遮陽網采用最新而有效的穩定方法HALS（阻胺透光穩定法）可增強其耐用程度五倍以上，可防烈日、寒霜、強風、暴雨。外遮陽幕布可以分不同的遮陽率，質量保證期為5年。  圖：溫室遮陽系統-內遮陽 一、系統特點： 該系統是在溫室內部安裝遮陽網。夏季在室內阻隔多余的太陽輻射，并使陽光漫射進入溫室，均勻照射作物，保護作物免遭強光灼傷，同時降低室內溫度。若與濕簾風機降溫系統進行配合使用，更能大大提高降溫效能，室內降溫?fù)Q氣的空氣體積更少，氣流更加通暢。在冬季和夜間，該系統可以有效地阻止紅外線外逸，減少熱量流失，縮小加溫空間，減少熱能消耗，從而降低溫室的運行成本。 選擇不同的遮陽網和調節遮陽網的開合位置，可形成不同的遮陽降溫效果。該系統能有效保持適宜的室內空氣濕度及防流滴功能，減少灌溉用水，以滿足不同作物對陽光的要求和作物在形態結構和生理機能上形成各自的特殊要求，從而提高作物的品質和效益。 二、系統類型與基本組成： 1）該系統類型與基本組成和外遮陽系統基本一樣，但在遮陽網選擇方面有所區別。 2）遮陽網：分透氣型和保溫型。 * 透氣型遮陽網 是在保溫型遮陽網上去掉了聚酯薄膜條，直接由鋁箔條和紗線交錯編織而成，從而形成開孔結構，空氣能自由地穿過幕布而不影響通風。主要用于自然通風溫室及炎熱氣候環境下的溫室降溫。其良好的透氣性即使在系統閉合狀態下，也能保持良好的效果，最大限度地降低室內溫度。 * 保溫型遮陽網 它由鋁箔條和聚酯薄膜條通過紗線交錯編織而成。鋁箔條具有很好的太陽反射和熱反射能力，聚酯薄膜條能透過太陽輻射但吸收熱輻射，從而使幕布同時具有極好的降溫和保溫雙重作用。其節能效果好，降低了加溫費用。該保溫幕即使在密閉的溫室內也不形成水凝結，防霧滴好，主要用于溫室的遮陽降溫和夜間保溫。 |
|
|
|
