| 現代《溫室結構設計荷載》溫室大棚建設工程國家標準 | |
| 發布時間:2016-09-27 04:33:18 | 瀏覽次數： | |

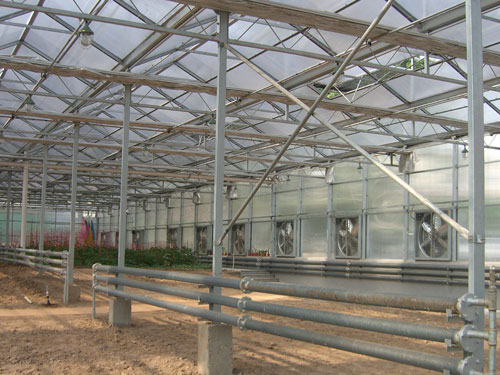

| 此標準是由國家質量監督檢驗檢疫總局于２００２年１月１６日發布，從２００２年７月１日起實施。該標準的全稱是《溫室結構設計荷載》Ｇｒｅｅｎｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ ｄｅｓｉｇｎ ｌｏａｄ，編號為ＧＢ／Ｔ １８６２２－２００２。 【編者按】中國機械工業聯合會自２００１年１０月起實施了有關溫室的若干項行業標準，２００２年０７月國家質量監督檢驗檢疫總局又頒布了兩項國家標準。這些標準盡管還存在這樣或那樣的問題，但已說明溫室行業已逐步走入正常的發展軌道，廠家有了規范自己生產行為的準則，用戶為保護自身利益也有章可循，為市場由無序逐步向有序方向轉化創造了條件。標準的制訂果然重要，而宣傳和貫徹更是一項長期而艱巨的任務，何況還需修訂和完善。鑒于上述原因，本刊特約記者將收集這方面的標準和相關的資料，陸續刊登其中的部分內容，供讀者在工作中借鑒。 此標準是由國家質量監督檢驗檢疫總局于２００２年１月１６日發布，從２００２年７月１日起實施。該標準的全稱是《溫室結構設計荷載》Ｇｒｅｅｎｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ ｄｅｓｉｇｎ ｌｏａｄ，編號為ＧＢ／Ｔ １８６２２－２００２。  圖：溫室大棚建設 該標準共有９個部分： １范圍；２引用標準； ３定義；４設計要求；５永久荷載；６屋面均布荷載和集中荷載；７風荷載；８雪荷載；９地震力。 本文主要介紹其中的"設計要求"；"永久荷載"；"風荷載"與"雪荷載"。 ４ 設計要求 ４．１ 基本要求 ４．１．１ 安全性 溫室含塑料大棚，下同結構及其所有構件的設計必須能安全承受包括恒載在內的可能的全部荷載組合，任何構件危險斷面的設計應力不得超過溫室結構材料的許用應力。溫室結構及其構件必須有足夠的剛度，以抵抗縱、橫向的撓曲、振動和變形。 ４．１．２ 耐久性 溫室的金屬結構零部件要采取必要的防腐及防銹措施，覆蓋材料要有足夠的使用壽命。 ４．１．３ 穩定性 溫室結構及其構件必須具有足夠的穩定性，在允許荷載作用下不得發生失穩現象。 ４．２ 特殊要求（從略） ４．２．１ 總體結構的完整性 溫室必須具有足夠的總體完整性。因外力作用局部損壞時，溫室結構作為一個整體應能保持穩定，不致于發生多米諾骨牌效應。 ４．２．２ 溫室結構的經濟性 溫室結構設計，允許忽略某些出現頻率很低的災害性荷載。例如，非地震高發區的地震力，非臺風高發區的臺風荷載，大多數地區的龍卷風等，這樣可使溫室制造成本大幅度降低。 ４．３ 荷載效應組合（從略） ５ 永久荷載勥睠綃 ５．１ 溫室結構重量 在確定設計永久荷載時，應使用主要建筑物的實際重量；在缺少實際數據時，可以從表１從略常用建筑材料比重、單位面積質量翥偧豧鱔等和尺寸進行計算。結構重量一般為垂直分布荷載。 ５．２ 固定設備重量 設計永久荷載應計入所有受溫室結構支撐的固定設備的重量，包括加熱設備、通風降溫設備、電器與照明設備、灌溉與除濕設備、遮陽與保溫幕簾設備等。這些設備的重量，一般可視為集中的垂直荷載，作用于設備的重心。 ５．３ 其他 任何長期受結構支撐的荷載，如吊籃、種植器、高架噴灌設備和一切懸掛在溫室結構上，連續超過３０天的重物，均計入永久荷載。 ６ 屋面均布活載和集中活載 在溫室的使用過程中產生的臨時荷載稱為活載。活載不包括風荷載、雪荷載和永久荷載。溫室外部活載包括在屋面上工作的維修人員和放置的臨時設備若維修梯子等；內部活載指結構上的臨時懸掛物。連續作用超過３０天的荷載視作永久荷載。 ６．１ 屋面均布活載 設計屋面均布活載的計算結果應在０．５～０．７ｋＮ／ｍ２之間取值。此值與第８章的雪荷載進行比較，取其中較大值。二者不重復計算。計算公式及圖表略 ６．２ 集中活載 所有溫室骨架構件，如檁條、椽條、桁架上弦桿、拱桿，應能安全承受不少于０．４５ｋＮ的作用于構件中部的垂直向下的集中活載。桁架下弦桿、橫梁的任意節點，也應能承受不少于０．４５ｋＮ的垂直向下集中活載。 ６．３ 活載限制 溫室建設制造者應將設計活載向溫室擁有者說明，溫室擁有者應設法在使用過程中，避免將超過設計活載的重物包括維修安裝人員作用到骨架或支撐構件上。 ７ 風荷載 ７．１ 基本風壓和風荷載標準值 ７．１．１ 垂直作用在溫室結構表面的風荷載標準值Ｗｋ＝βｚμｓμｚＷ０ 式中：Ｗｋ--風荷載標準值，ｋＮ／ｍ２；βｚ--高度Ｚ處的風振系數，溫室一般為非高層建筑，取值１．０；μｓ--風荷載體形系數；μｚ--風壓高度變化系數；Ｗ０--基本風壓，ｋＮ／ｍ２。 ７．１．２ 基本風壓Ｗ０ 基本風壓以當?shù)乇容^空曠平坦地面上，離地１０ｍ高，統計所得的３０年一遇１０ｍｉｎ平均最大風速Ｖ０ｍ／ｓ為標準，按Ｗ０＝V２０／１６００確定風壓值。 基本風壓應按ＧＢＪ９的"全國基本風壓分布圖"的規定采用。 當城市或建設地點的基本風壓在全國基本風壓分布圖上沒有給出時，按下列方法確定： --當?shù)赜校保澳暌陨系哪曜畲箫L(fēng)速資料時，可通過對資料的統計分析確定。 --當?shù)氐哪曜畲箫L(fēng)速資料不足１０年時，可通過與有長期資料或有規定基本風壓的附近地區進行對比分析后確定。 --當?shù)貨]有風速資料時，可通過對氣象和地形條件的分析，并參照ＧＢＪ ９的"全國基本風壓分布圖"上的等值線用插入法確定。 ７．１．３ (從略) ７．２ 風壓高度變化系數（從略） ７．３ 風荷載體形系數（從略） ７．４ 最小設計風荷載 溫室抗風主體結構的設計風荷載風荷載標準值不得小于０．２５ｋＮ／ｍ２。如果按７．１．１公式計算出來的風荷載標準值結果不足０．２５ｋＮ／ｍ２，垂直于受力表面的總的設計壓力取為０．２５ｋＮ／ｍ２。 ８ 雪荷載 ８．１ 基本雪壓和雪荷載 ８．１．１ 作用在溫室屋面水平投影面上的平衡雪荷載標準值Ｓｋ應按公式計算。 Ｓｋ＝μｒＳ０ 式中：Ｓｋ--屋面平衡雪荷載標準值，ｋＮ／ｍ２Ｓ０--基本雪壓，ｋＮ／ｍ２μｒ--屋面積雪分布系數。 ８．１２ 基本雪壓Ｓ０以一般空曠平坦地面上統計得出的３０年一遇最大積雪量的自重確定。 基本雪壓應按ＧＢＪ ９的"全國基本雪壓分布圖"的規定采用。在有雪地區，當城市或建設地 點的基本雪壓值在"全國基本雪壓分布圖"上沒有給出時，其基本雪壓值可按下列方法確定： --當?shù)赜校保澳暌陨系哪曜畲笱嘿Y料時，可通過對資料的統計分析確定。 --當?shù)氐哪曜畲笱嘿Y料不足１０年時，可通過與有長期資料或有規定基本雪壓的附近地區進行對比分析確定。 --當?shù)貨]有雪壓資料時，可通過對氣象和地形條件的分析，并參照ＧＢＪ ９的"全國基本雪壓分布圖"上的等壓線用插入法確定。 ８．２（從略） 【筆者的話】標準的制訂在于執行，只有在執行中才能加以修正與完善。正如在標準的第二部分"引用標準"中指出的那樣，"所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。"筆者不妨舉例說明。作為恒載，有的專家提出"任何支撐在結構上滯留較長時間通常超過９０天鎣睶綃，如吊籃、種植器等，均應考慮其作為恒載。"；風載問題，由于考慮溫室不同于工業與民用建筑，溫室的通風面積比前者相對較大，因此必須考慮附加的壓力和吸力；在進行雪載的標準值計算時，應引入"采暖系數"，這是為了考慮溫室加溫方式和屋面采光材料的熱阻對雪載的影響；又如標準本身在計算屋面均布活載時采用的公式存在不嚴格之處，沒有說明等式兩邊的量綱關系。諸如此類的不同意見，實屬正常，只有通過實踐，才能使我們的標準得以完善，產品的質量才能不斷提高，希望各方人士共同關心標準的宣貫和提出寶貴意見，筆者愿意為此盡微薄之力。 |
|
|
|
