| 遮陽系統使用維護手冊 | |
| 發布時間:2019-06-06 15:18:23 | 瀏覽次數： | |

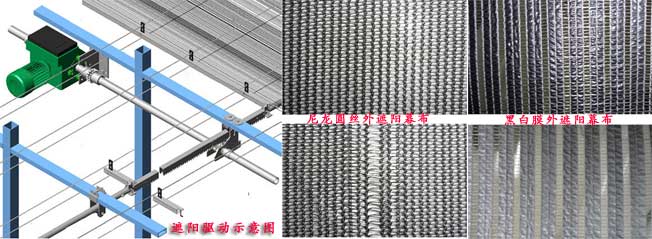

| 遮陽系統使用維護手冊 （一）、工作原理 按下控制箱啟動開關按鈕、電機起動。電機通過傳動機構驅動傳動軸運轉，傳動軸上的齒輪座內齒輪旋轉帶動齒條，變成直線運動。與齒條連接的推拉桿通過推桿導桿連接卡帶動活動邊型材在幕線間平行移動，活動邊拉動幕布一端緩慢展開/收攏，全部展開/收攏后觸動行程限位器開關，電機停止，該行程運行結束。 該控制箱備有手動控制。如需中途停止，可按下停止按鈕，即可停止運行。 遮陽網設備可裝備溫控等軟件，也可實現計算機控制。  （二）、系統基本組成 1. 控制箱。 該箱內裝配有展開與合攏兩套接觸器等件，即可手動開、停，又可通過行程開關，實現自動停車。 該箱可裝備溫控，時控，光控設備，實現計算機控制。 2.傳動部分 傳動機構由國產減速電機及連接件組成。通過減速電機及與之聯結的傳動軸輸出動力，還有傳動軸、齒輪齒條，支撐滾輪，推拉桿，驅動軸等部件。 外遮陽幕縱向運行，4m行程。傳動軸采用φ32鋼管,中部與電機相連，其余部分與齒輪齒條相連。推拉桿為鍍鋅鋼管，每套齒條聯連1根，縱向與溫室長度基本等長,活動邊鋁材橫向布置，拉動幕面開合，使幕布在運行中平展美觀。  （三）、安裝與維護 1.安裝 首先安裝端梁及幕線。安裝端梁應扯基準線，使端梁在水平方向及內側面都平直，牢固，美觀。 推拉桿，支撐滾輪與推桿導桿連接卡應同時安裝，通過調整滾輪座軸心高度使三者高底配合合理。調整滾輪座在梁上的位置，使推拉桿成一直線，水平偏差不得大于10mm。 連接齒輪齒條市，確定軸線高度。安裝電機，軸承座，主軸等連接件。齒條安裝前應校直，不得有彎曲、扭曲變形。齒條間距為固定尺寸,從電機處向兩側排列,詳見齒條布置圖.安裝齒條時應調整齒條與推拉桿在垂直于地面的同一平面內。偏差不大于10mm.按裝主軸管時應扯基準線，調整軸承座使主軸管平直，主軸偏差不得大于20mm/10m. 幕線及運動部分安裝完畢后應反復運轉、調試各部件至要求程度，調試完畢后方可固定鋁型材和幕布。 幕布展開后合縫間距小于50mm。幕布收攏后合攏間距小于300mm。 軸承座及齒輪齒條加油潤滑。 檢查各部件無問題后，反復運轉4次為合格。 2.操作 操作人員應首先進行培訓。應掌握工作原理、掌握關鍵部件的檢查、修理及維護知識。每次開車前，首先點動。檢查電機是否運轉、齒條是否吻合正常，行程開關是否失效。各塊幕布是否掛住。無問題后可正常開車。 尤其是長時期不使用，或檢修后更應先點動，檢查后才應正常操作運行。出現異常現象應立即停車，檢修。非操作人員不得操作。 3 維護 應樹立預防為主的意識，制定安全操作規則。操作人員操作時及使用完畢后對出現的問題應及時處理。 關鍵部位至少應每月檢查一次。 軸承座，齒輪齒條及電機應定期加油。 傳動機構的緊固件應定期檢查，有松動處立即擰緊。 |
|
|
|
