導向卡圓：有大、小兩種，固定在驅動鋁管上，上、下垂直，固定上、下兩道托幕線。

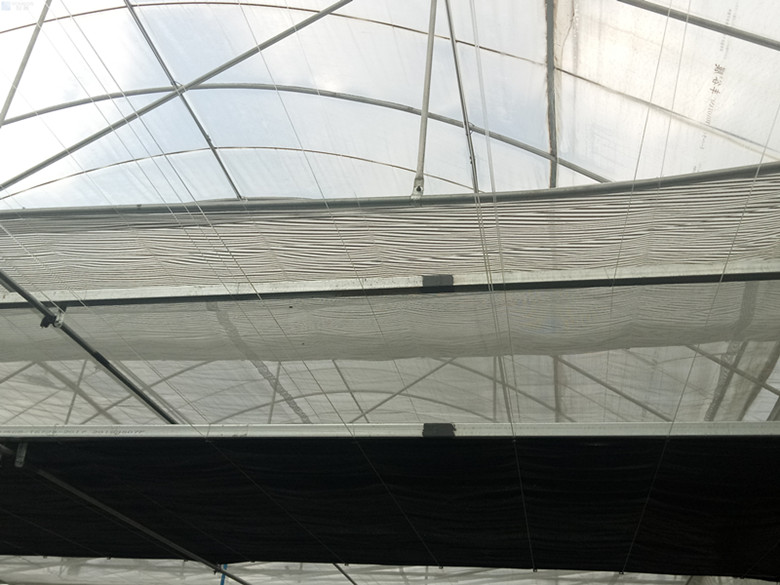

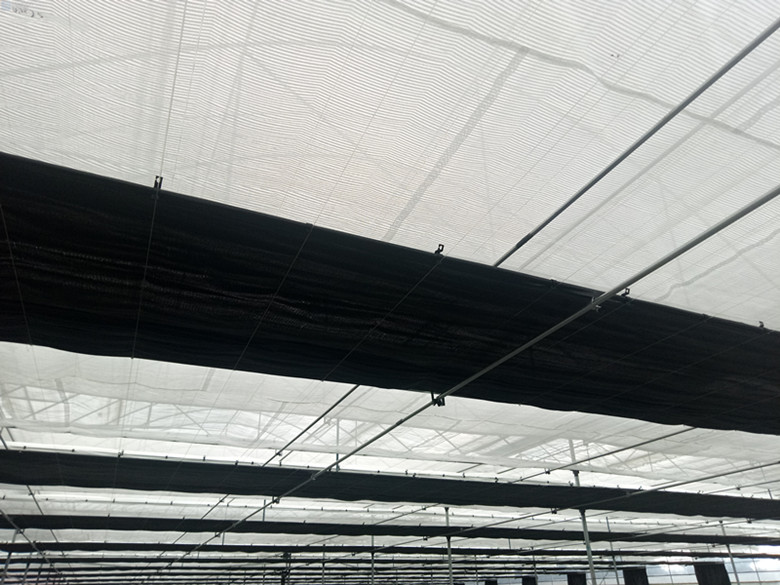

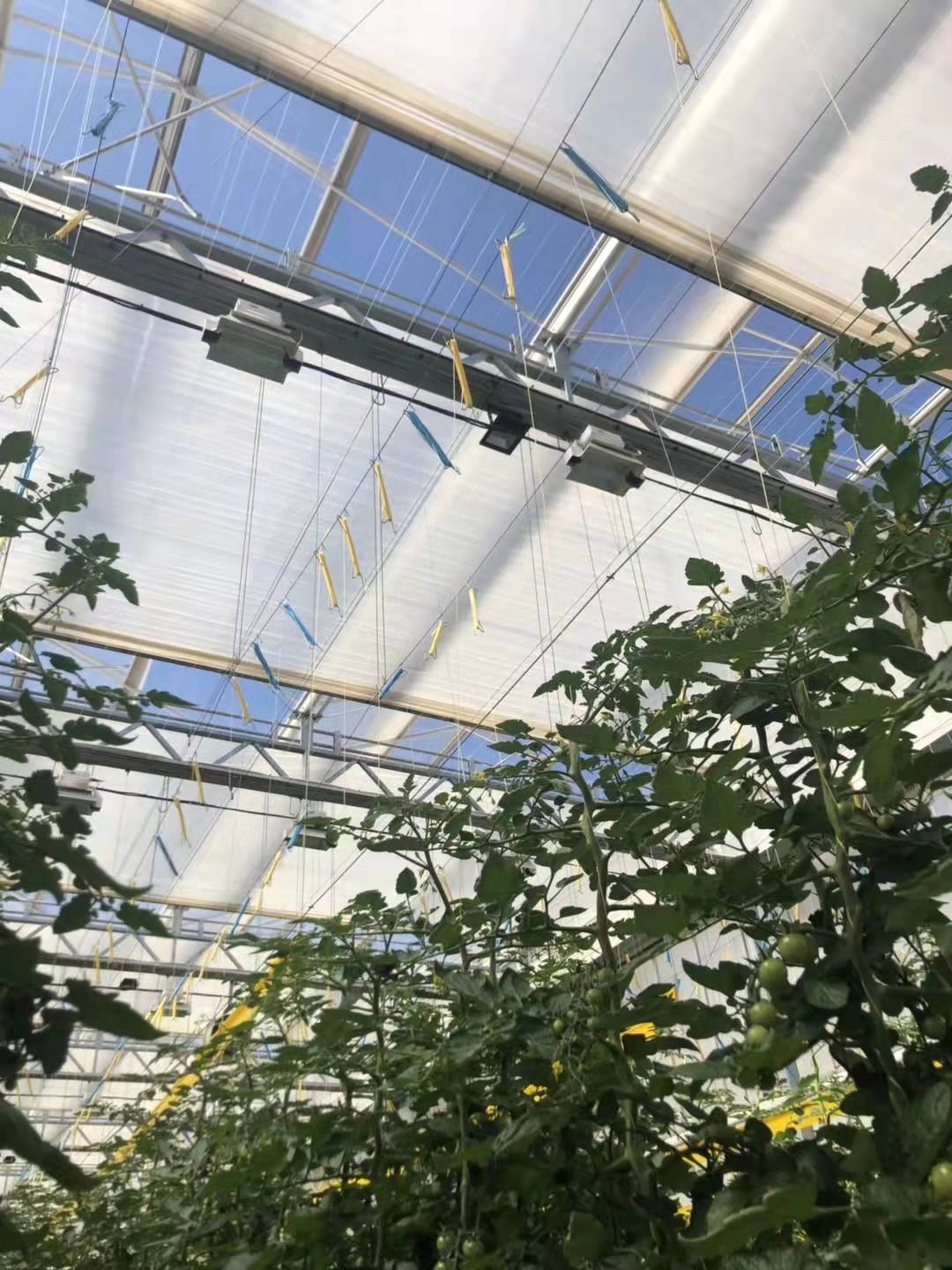

外遮陽系統可從多方面改善溫室的生態環境。夏季遮陽幕能反射部分陽光，并使陽光漫射進入溫室，均勻照射植物，保護作物免遭強光灼傷；通過選用不同的幕布，可形成不同的遮陽率，滿足不同作物對陽光的需求；冬季夜間，外遮陽系統可以有效地阻止紅外線外逸，減少地面輻射熱流失，減少加熱能源消耗，大大降低溫室運行成本。該外遮陽系統采用鋼纜傳動，其優點為：
①傳動形式簡單，造價低廉；
②不受安裝方式的限制，適用場合靈活；
③驅動行程較大；
④施工便利，尤其適合安裝受限的場合。
具體方案設計如下：
1、系統原理

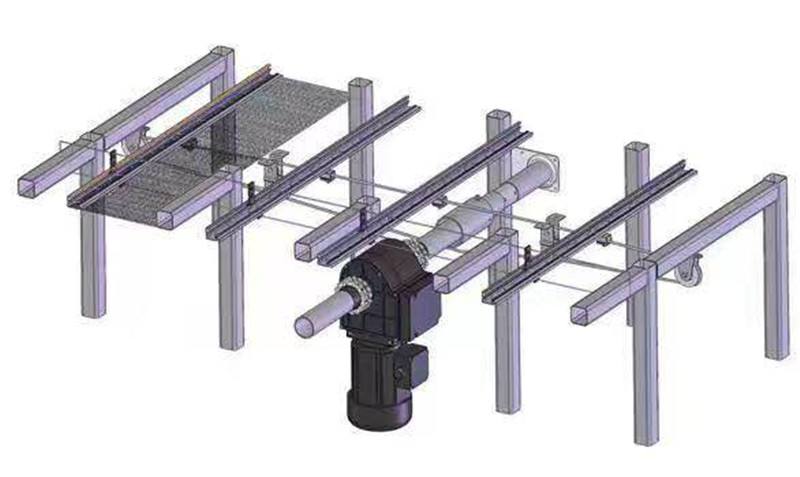

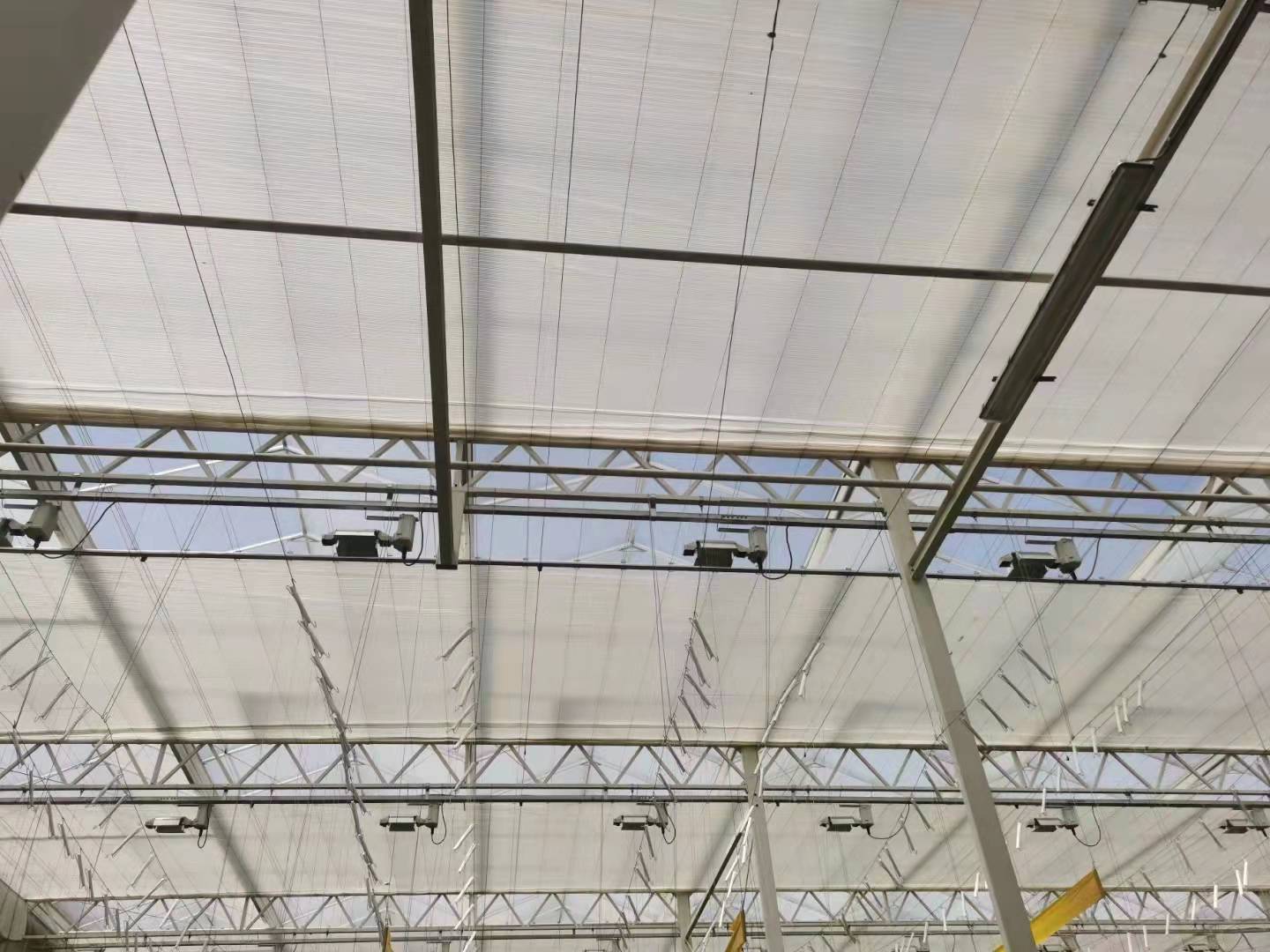

鋼索拉幕系統主要由減速電機、驅動軸、卷線套筒、驅動鋼索、換向輪、幕布驅動邊等部件組成。其原理是驅動軸與減速電機、卷線套筒相連，驅動鋼索經過拉幕梁兩側的換向輪兩端，固定并纏繞在卷線套筒上。當減速電機輸出軸轉動時，驅動軸帶動卷線套筒轉動，卷線套筒轉向帶動鋼索行走，幕布驅動邊與鋼索相連。因而，在減速電機往復轉動時，幕布驅動邊便可實現往復運動。當遮陽布一段固定在梁柱處，另一端固定在于鋼索相連的驅動邊上時，就可實現遮陽幕的展開、收攏動作。
幕線圓導向卡-鋼絲繩傳動遮陽系統配件
2、系統基本描述
1）控制箱及電機
該箱可靈活控制遮陽幕的展開、合攏與停止。當遮陽幕受計算機控制時電控箱上裝有轉換開關，使之即可實現自動又可實現手動（電動），操作靈活方便。
3）系統的組成
1.驅動軸；2.減速電機；3.聯軸器；4.緊線套筒；5.驅動鋼索；6.軸接頭；7.托線輪；8.換向輪；9.軸承座；10.鋁制驅動卡；11.驅動邊；12.定位卡；13.托/壓幕線；14.幕布。
4）傳動部分
傳動部分由減速電機及配套部件組成，通過減速電機及與之相連的傳動軸輸出動力。傳動軸采用φ60×3.0鋼管，中部與電機相連，其余部分與鋼纜均布相連，將圓周運動轉換為平穩的直線運動。鋼絲φ3.0鍍鋅鋼絲，每套鋼絲連1列，縱向與溫室長度基本等長。與鋼絲連接的驅動幕桿采用鍍鋅管，橫向布置，拉動幕布開合，使幕布在運行中平展美觀。
5）幕線及端梁支架
線梁支架選用50×50方管，強度可靠；幕線選用國產黑色聚酯幕線，沿8.0跨度20條下幕線，5條上幕線。
6）幕布
幕布選用國產圓絲遮陽幕布，遮陽率85%，質保5年。
7）分區
幕線圓導向卡-鋼絲繩傳動遮陽系統配件
3、系統安裝：
①換向輪安裝：換向輪通過換向輪固定架安裝在拉幕梁的下端。換向輪的間距與驅動線的間距一致，每條驅動線兩端對應安裝一對換向輪。外側換向輪距離骨架外側約300mm,中間換向輪間距不應大于300mm,并均勻布置。
②減速電機安裝：電機安裝于窗簾平面臨近中心骨架上，由電機固定架通過U型螺栓固定在骨架上。
③軸承座安裝：軸承座布置在中部的一排骨架上，軸承座安裝高度應使驅動軸中心線與輸出軸中心線在同一條直線上。
④驅動軸安裝：驅動軸為60鍍鋅鋼管，安裝時將鋼管從電機兩側分別傳入軸承座，鋼管連接通過驅動軸接頭連接，與電機連接通過鏈輪鏈條連接。需要注意的是在連接軸之前，需要將每對換向輪對應位置的兩個緊線套筒事先套在驅動軸上，并注意兩個套筒的方向。然后連接驅動軸與電機。

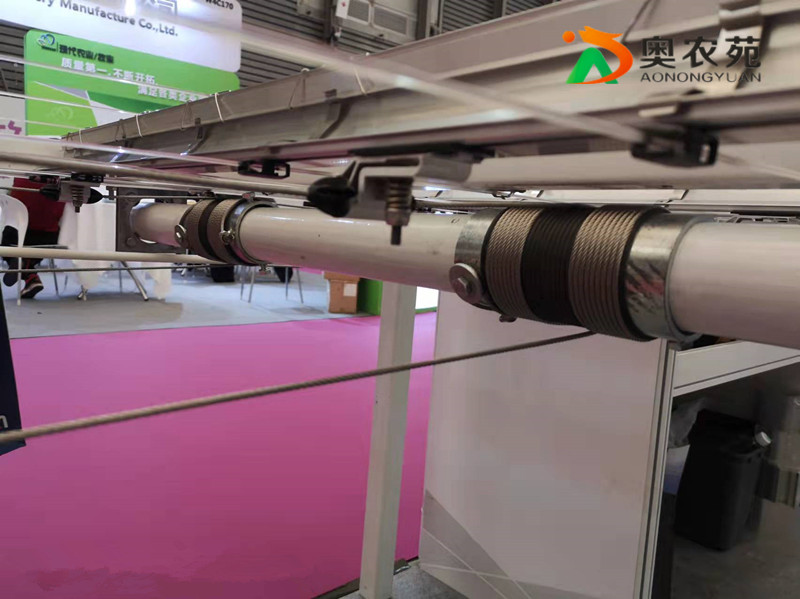

⑤驅動線的安裝：將驅動鋼索截取所需長度，將驅動線的一端用鋼絲繩固定在緊套線套筒的焊接螺母上，將驅動鋼索的另一端穿過托線輪及兩個相應的換線輪再回到另一個緊線套筒焊接的螺母上，并用鋼絲繩夾固定。旋轉其中一個緊線套筒，使驅動鋼索在緊線套筒上規則地纏繞兩周，用6個螺栓M8x15固定該緊線套筒，再向相反方向旋轉另一個緊線套筒，使驅動鋼索一圈一圈有序地纏繞在緊線套筒上，直至拉緊驅動鋼索。每條驅動鋼索安裝好后，必須保證所有驅動鋼索拉緊力一致。
⑥托線輪安裝：為了防止由于驅動鋼索較長而下垂，在每根驅動鋼索對應的兩個換向輪之間沿驅動鋼索方向安裝托線輪，托線輪用自攻釘固定于鋼骨架的下表面。
|
