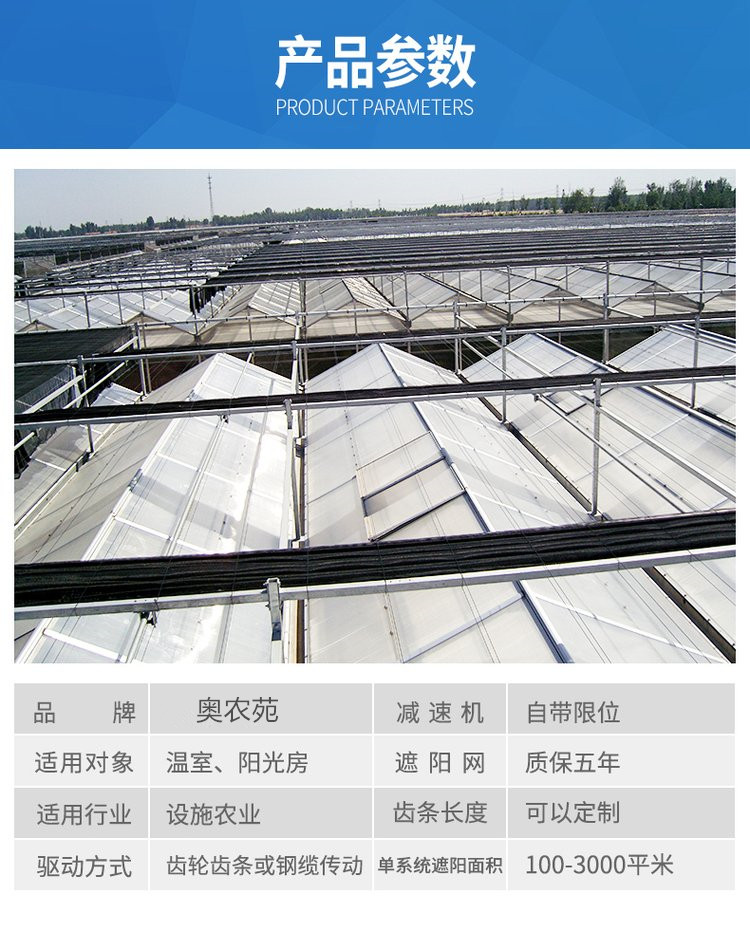

外遮陽系統是利用具有一定遮光率的材料將多余的光照進行遮擋，或者利用保溫材料使溫室內部形成局部的封閉空間，起到調節光照、降溫或保溫的作用。該外遮陽系統采用A型齒輪齒條傳動，其優點是傳動平穩可靠、傳動精度高。具體方案設計如下：
1、系統原理

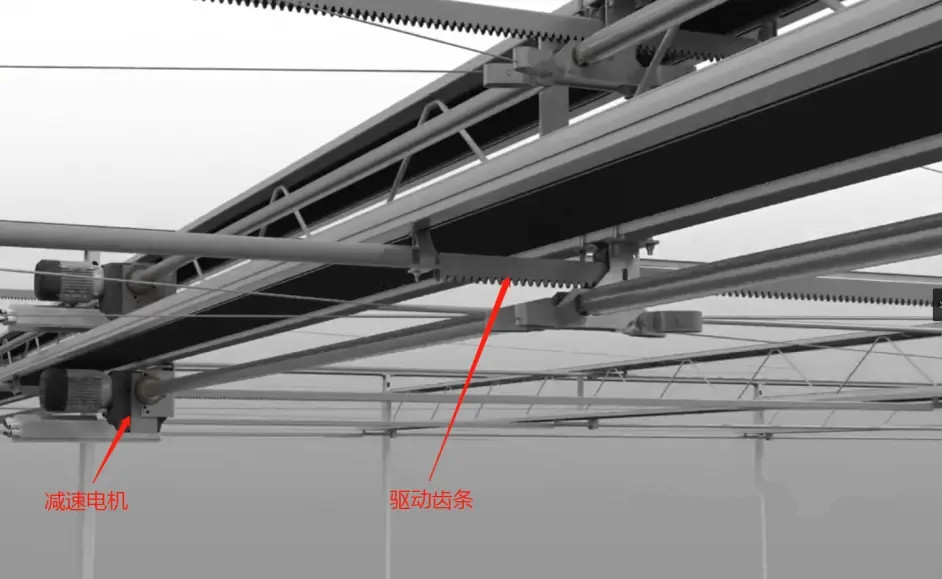

A型齒輪齒條外遮陽系統主要由減速電機、驅動軸、齒輪齒條總成、支撐滾輪、推拉桿、幕布驅動邊、幕布等部件組成。其傳動原理是驅動軸與減速電機、齒輪相連，當減速電機輸出軸轉動時，驅動軸帶動齒輪轉動。齒輪的轉動帶動了齒條的行走，推拉桿由支撐滾輪支撐并與齒條相連，當減速電機往復轉動時，可帶動推拉桿實現往復運動。當遮陽幕一端固定在梁柱處，另一端固定在與推拉桿相連的驅動邊型材上時，就可實現遮陽幕的展開、收攏動作。
2、系統基本描述
1）系統組成

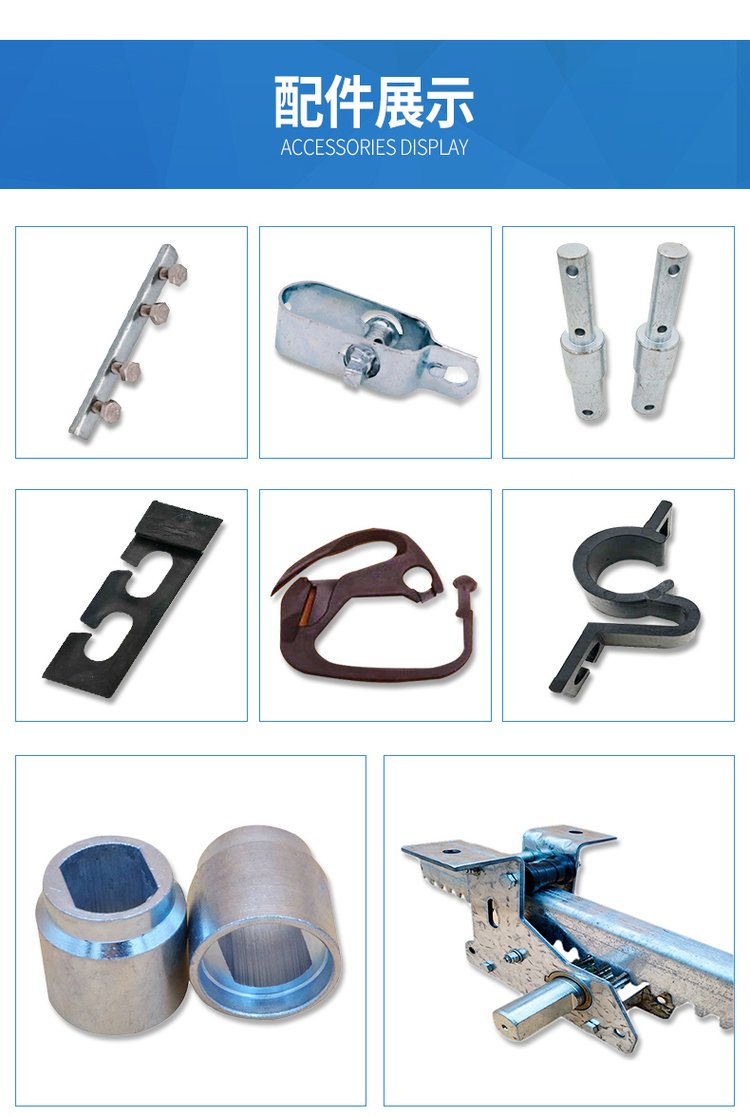

⒈減速電機；⒉聯軸器；⒊A型齒輪座；⒋齒條；⒌焊合接頭；⒍拉幕齒條-推桿接頭；6a.彈性圓柱銷；6b.螺栓；⒎A型齒輪座墊片；7a.螺栓；⒏鍍鋅驅動軸；⒐推桿；⒑推桿-導桿連接卡；⒒支撐滾輪；11a.六角頭自鉆自攻釘；11b.螺栓；⒓驅動邊鋁型材；⒔卡簧；⒕外遮陽幕。
2）電機技術性能：
電機型號： WGN80-0.75KW (國產)
行程 3.70
運行速度(m/min) 0.69
單程運行時間 5.35
電源(三相/50HZ) 380V
電機功率(KW) 0.75
3）傳動機構：
采用齒條傳動機構（A型齒輪），通過減速電機與之聯結的傳動軸輸出動力。驅動軸采用φ42×3.0鋼管，中部與電機相連，其余部分齒條均布相連，間距3.2m；傳動桿（φ25×2.0熱鍍鋅圓管）和推幕桿采用扣件連接，橫向布置，拉動幕面開合。
4）技術參數：
外遮陽高度：約5.50m
傳動類型：齒輪齒條傳動機構、開間方向傳動。
遮陽網：外遮陽幕布采用國產遮陽網，遮陽率75％，該遮陽網結合國內用戶的實際需求而設計的一款更經濟實用的產品，所有原材料均從國外進口，冬天，幕布還能減少溫室向外的熱量輻射，能防止暴雨、冰雹、落物對溫室建筑及植物的侵害，防止溫室霜害。該遮陽保溫幕布它能在使用許多年之后仍保持清潔、有效。材料內添加的紫外線穩定劑對溫室內常用的化學物質都有抵抗作用，實際使用壽命在10年以上。
幕線：托、壓幕線均為ф2.2mm聚酯線，抗拉強度195kgf，托幕線間距為0.4m，壓幕線間距為0.8米；托、壓幕線采用黑色聚脂幕線，具有防紫外線抗老化性能。
5）控制分區：分1區控制。
3、系統安裝
1）托（壓）幕線的布置與固定
托（壓）幕線沿幕布運行方向固定，沿拉幕梁（外遮陽橫梁）方向均勻布置，一般托幕線每400mm一道，壓幕線每800mm一道，托（壓）幕線沿幕布運動方向從一端拉幕梁通長拉到另一端拉幕梁，中間在拉幕梁（外遮陽橫梁）上支撐并固定。
2）驅動機構安裝
①拉幕支撐滾輪的安裝
拉幕支撐滾輪安裝于溫室外遮陽橫梁上，通過螺栓或ST5.5mm×25mm自鉆自攻釘固定于溫室外遮陽橫梁上。布置間距為中間支撐滾輪每3.2米一列，兩側面外部?jī)闪芯嚯x側面天溝300mm左右。

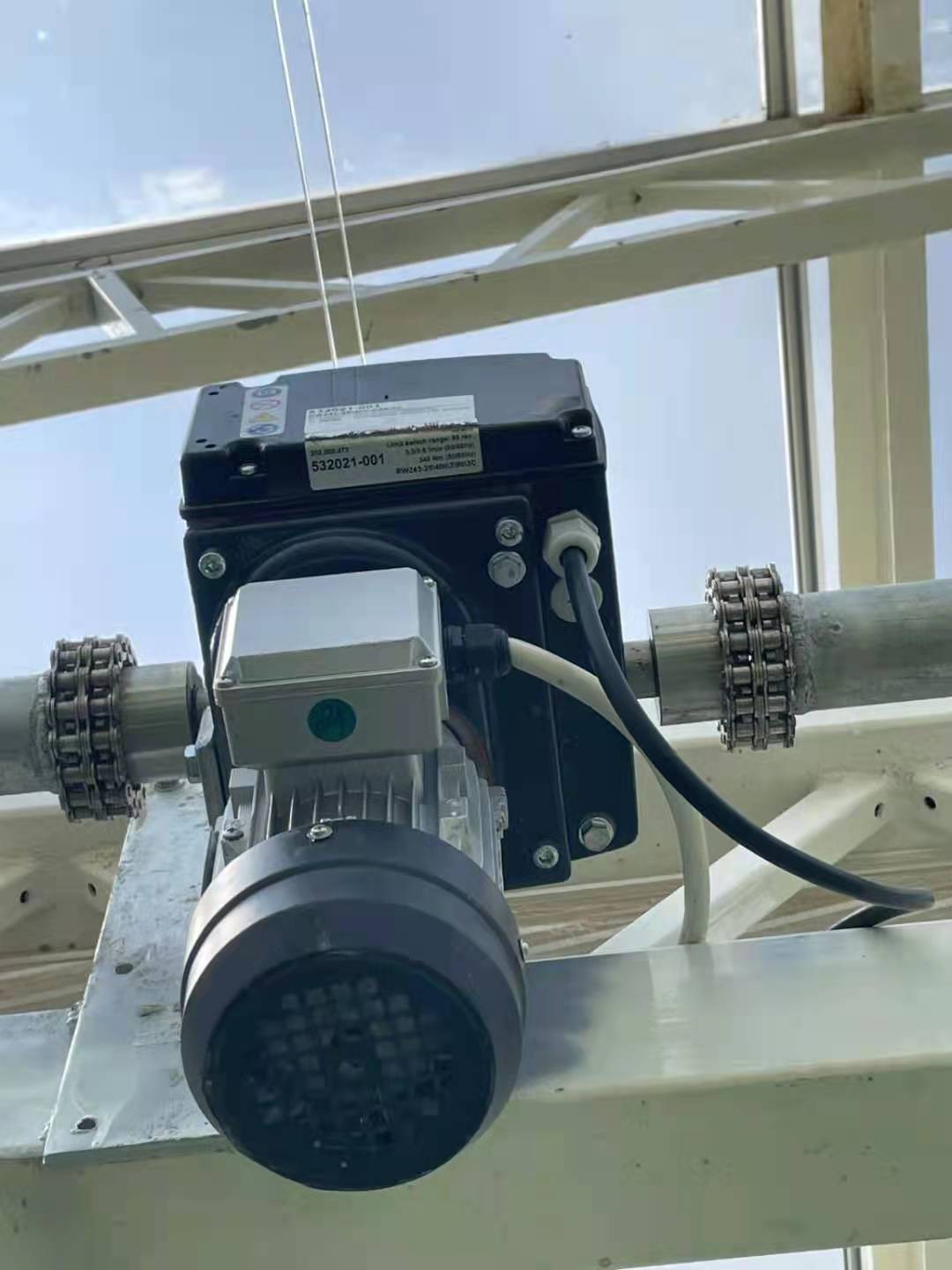

②減速電機布置與安裝
減速電機采用電機安裝架通過U型螺栓固定于外遮陽立柱上。
③A型齒輪座安裝
A型齒輪座由M8螺栓及齒輪連接圓墊片安裝于溫室外遮陽橫梁上。驅動軸分段通過焊合接頭連接于每個齒輪兩端，驅動軸與焊合接頭焊接，每個齒輪軸兩端安裝鋼夾，方便維修。同時必須保證A型齒輪座的輸入軸中心和減速電機輸出軸中心、驅動軸中心在一條直線上。
④齒條、推桿的安裝
齒條與推桿安裝于同一直線上，齒條與推桿連接通過齒條-推桿接頭、彈性圓柱銷及螺栓等連接。
⑤活動邊安裝
將幕布通過卡簧固定于鋁合金型材卡槽內，用拉桿夾、推桿-導桿連接卡將鋁合金驅動邊與推桿連接起來，隨著推桿的運動帶動遮陽幕啟閉。
3）遮陽幕布的安裝
遮陽幕布先安裝遮陽幕布活動端，即與鋁合金型材驅動邊連接的一端，再安裝遮陽幕固定的一端。

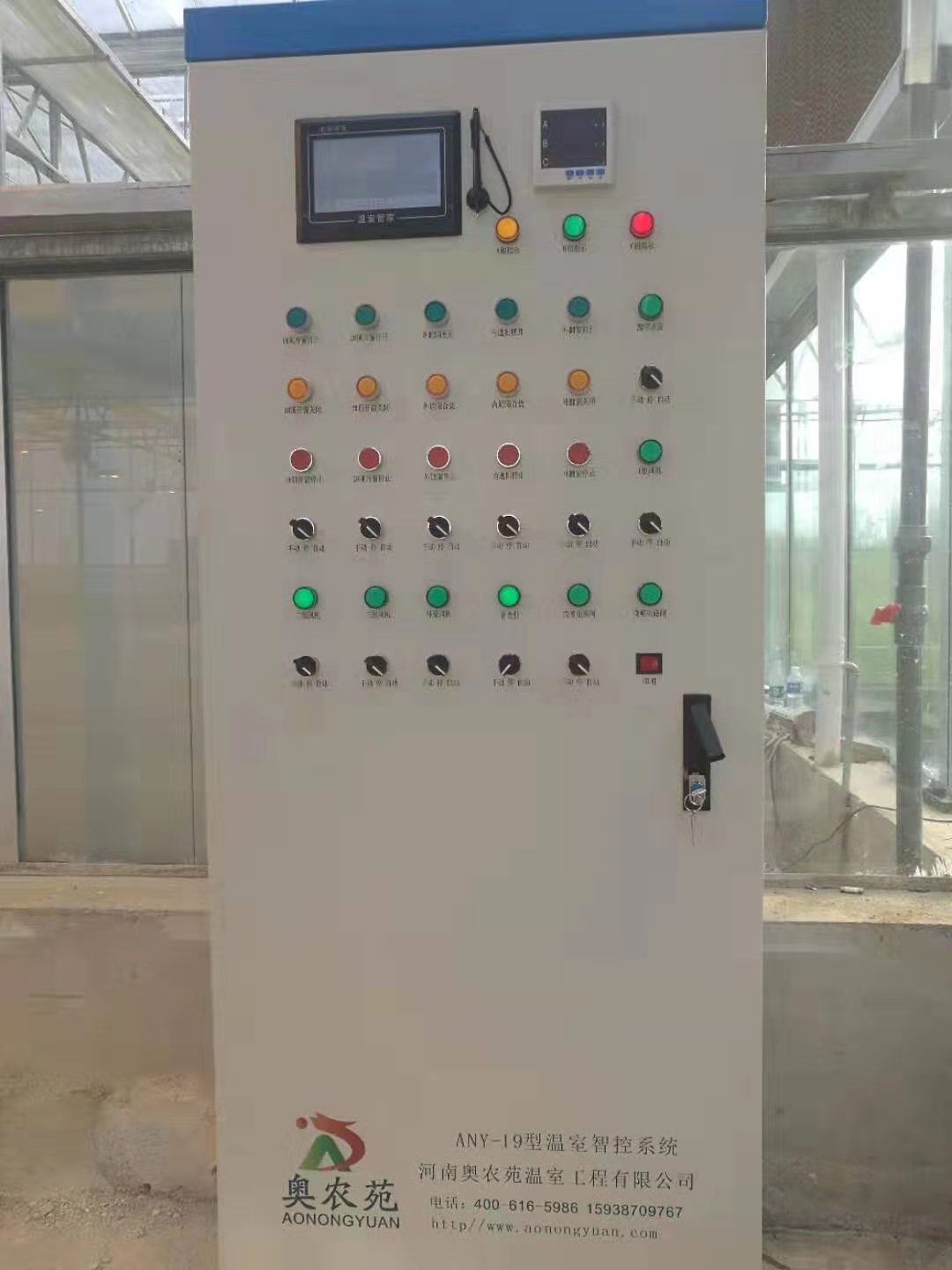

4）連接配電控制箱運行調試
電機線接好之后，在通電前需要認真仔細檢查整個系統，檢查是否有疏漏之處。然后啟動電機開關，測試電機正反轉是否正常。
