一.總體設計方案
1.總體設計方案說明：
本溫室項目根據業主方及植物生長的需要而設計：為了Z大限度的滿足種植要求，根據當?shù)貧夂驐l件，設計中充分遵循了以下原則：
溫室類型：文洛式三尖頂玻璃溫室：
溫室具備有良好的強制通風性能；
具有強制降溫功能；
具有強制加溫功能；
溫室能全方位提供苗木、花卉及蔬菜生長所需的光照、水分、養分和適宜的溫度：
對溫室的降溫、通風、遮陽、保溫、濕度以及光照控制能實現手動/電動可靠操作；
具有優良的建造性能價格比和經濟的運行費用。
根據業主要求，該溫室配置以下配套設施：外遮陽系統、內簾幕保溫系統、強制降溫系統、側卷膜通風系統、固定式苗族床架、增濕系統、施肥系統、燃煤熱風機加溫系統、廢液回收系統、雨水回收系統、電氣控制系統等。
2.溫室結構尺寸：
跨度9.60m
跨數6跨
間數11間
肩高—3.00m
頂高3.80m
外遮陽高度4.40m
二.本設計達到的性能指標——≥0.20KV/m㎡
三.溫室排列方式
溫室排列方式及面積：
東西方向山墻長度：9.60m×6跨=57.60m
南北方向側墻長度：4.00m×11間=44.00m
單座溫室面積：57.60m×44.00m=2534.40m㎡
合計建造面積：2534.40m2×2座=5068.80m2四.溫室各部分技術說明
1.溫室基礎：
基礎包括獨立基礎、條形基礎（圈梁）、散水坡、溫室內工作道路、廢液回收槽、廢液回收存淀池、清水池、肥水混合池、地溝。
獨立基礎采用砼現澆，豎向配筋，外面用160mmPVC管作為外包，使露出地面以上的立柱美觀。獨立基礎通過預埋件與溫室立柱鉸接相連。
溫室四周設置條形基礎，條形基礎露出地面200mm，配筋、粉刷抹光。
溫室外設計有寬500mm，厚50mm散水坡。
為了便于工人操作，溫室北面設有寬2000mm、南面設有寬500mm工作道路，二條苗床之間設有寬700mm工作道路，厚80mmC20混凝土與厚80mm碎石。
為了便于廢液回收，在每座苗床下部設計有廢液回收槽，為了便于排水縱向落差5%。，橫向雙向坡度落差5%，厚50mmC20混凝土與厚50mm碎石。
為了便于廢液的回收及重復利用，在二座溫室中間，設計有6m/廢液回收存淀池、20m°
清水池、3m肥水混合池各一只。
為了便于各種管子鋪設，在溫室南面設計有寬500mm、深4000mm地溝一條，上面蓋有蓋板。

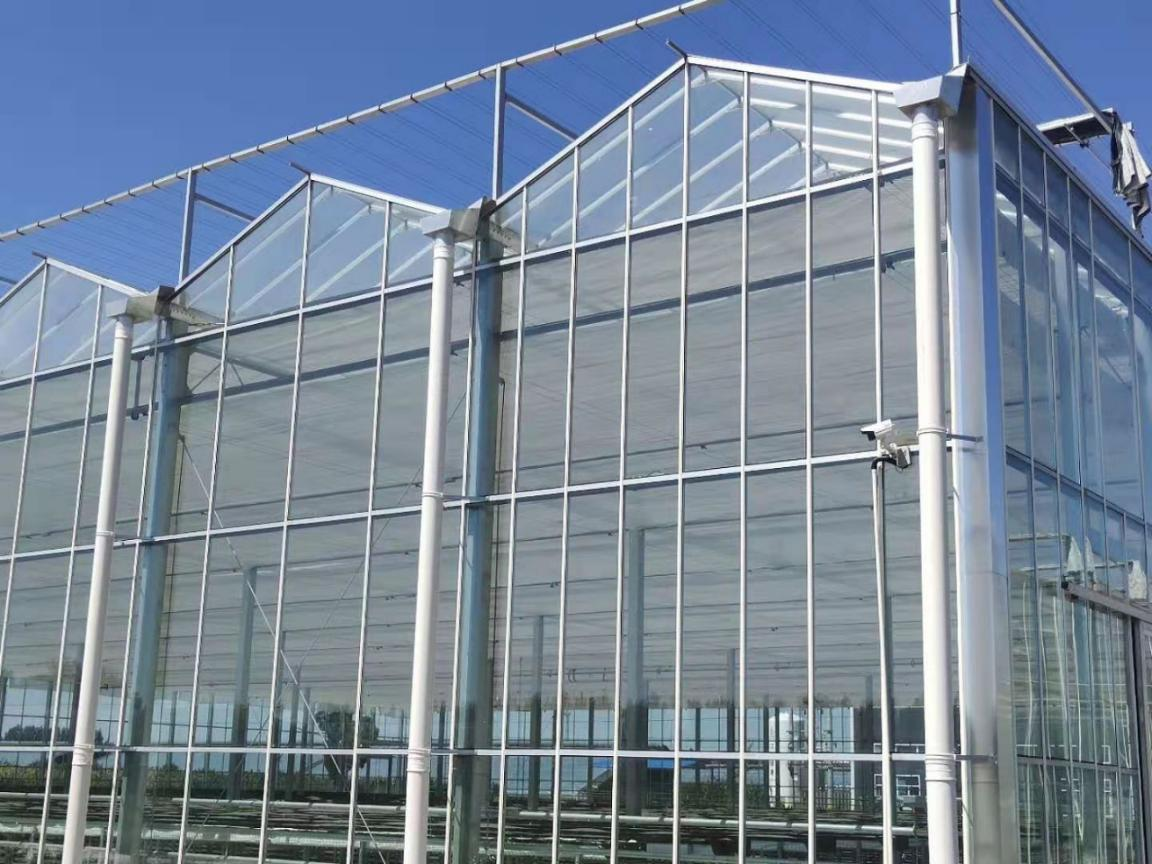

2.溫室鋼結構：
溫室結構采用STS鋼結構設計軟件設計，并通過三維計算分析驗證。
鋼結構主要包括：中立柱、邊立柱、9.6m桁架、十字加強桿、水平連接桿、水平加強桿、山墻端加強桿、邊墻桿、中部桿、山墻通箍梁、邊墻通箍梁等材料，均為熱浸鍍鋅。
材料技術說明如下：9.60m桁架：
上弦梁口50×30×2.00mm
下弦梁——口50×30×2.00mm
腹桿16.00mm
山墻立柱：采用口90×90×2.50mm矩形管材；
邊墻與中立柱：采用矩形管材口90x50×2.50mm，中立柱間距為4m，邊立柱間距為
2.00m；
十字加強桿：
采用p18.00mm圓鋼作為斜拉撐，下梁采用口80x40×2.00mm矩形管材；上梁采用口80×40×2.00mm矩形管材；
水平加強桿：采用p16.00mm，每跨2套；
山墻端加強桿：采用p18.00mm；
通箍梁：采用矩形管材口80×40×2.00mm，每面墻2排。
上述鋼材部件均按《GB/T13912-1992金屬覆蓋層鋼鐵制品熱鍍鋅層技術要求》，鍍鋅層厚度≥0.07mm；連接固定件主要使用符合GB5782標準的M8、M10、M12六角螺栓和符合GB6170標準的相應螺母，均經熱浸鍍鋅防腐處理。
天溝：冷彎熱鍍鋅鋼板制作，APD型，厚2.5mm、寬175mm；安裝坡度為2.5%。
3.溫室覆蓋材料用鋁合金構件：
在鋁合金構件設計中，為提高鋁合金強度，所選牌號為優質溫室專用型材，我們選用的高強度鋁合金更適合溫室使用。鋁合金型材采用國家標準《GB/T5237-1993鋁合金建筑型材》由專業生產廠商制造。
4.溫室覆蓋材料：
溫室的屋頂、頂窗、山墻、邊墻和隔墻全部采用浮法玻璃覆蓋，厚度為4.00mm，透光率均達92%以上。產品符合國家標準《GB11614-1999浮法玻璃》中建筑級浮法玻璃質量要求。其主要技術指標如下：
重最—10kg/m'
顏色無色
透光率—92%
輻射透熱率83%
單座溫室約需園藝浮法玻璃3921.96㎡。
溫室安全設計：
屋頂按抗暴風設計，由屋脊、屋脊連接件、玻璃裝配條、天溝邊條、各種支撐組件、屋項通風窗、邊墻鋁合金立柱等組成，為了防止暴風危險，在屋頂和墻體的轉角部位采用小玻璃安裝并采取抗風纜加強；在4個端山墻和4個端邊墻的第一個2.40m采用半塊玻璃安裝。
5.溫室鋁合金平移玻璃門：
溫室共設計有二道門，均采用鋁合金型材制作，懸掛式安裝，單向推拉，尺寸為2.0m×2.2m。

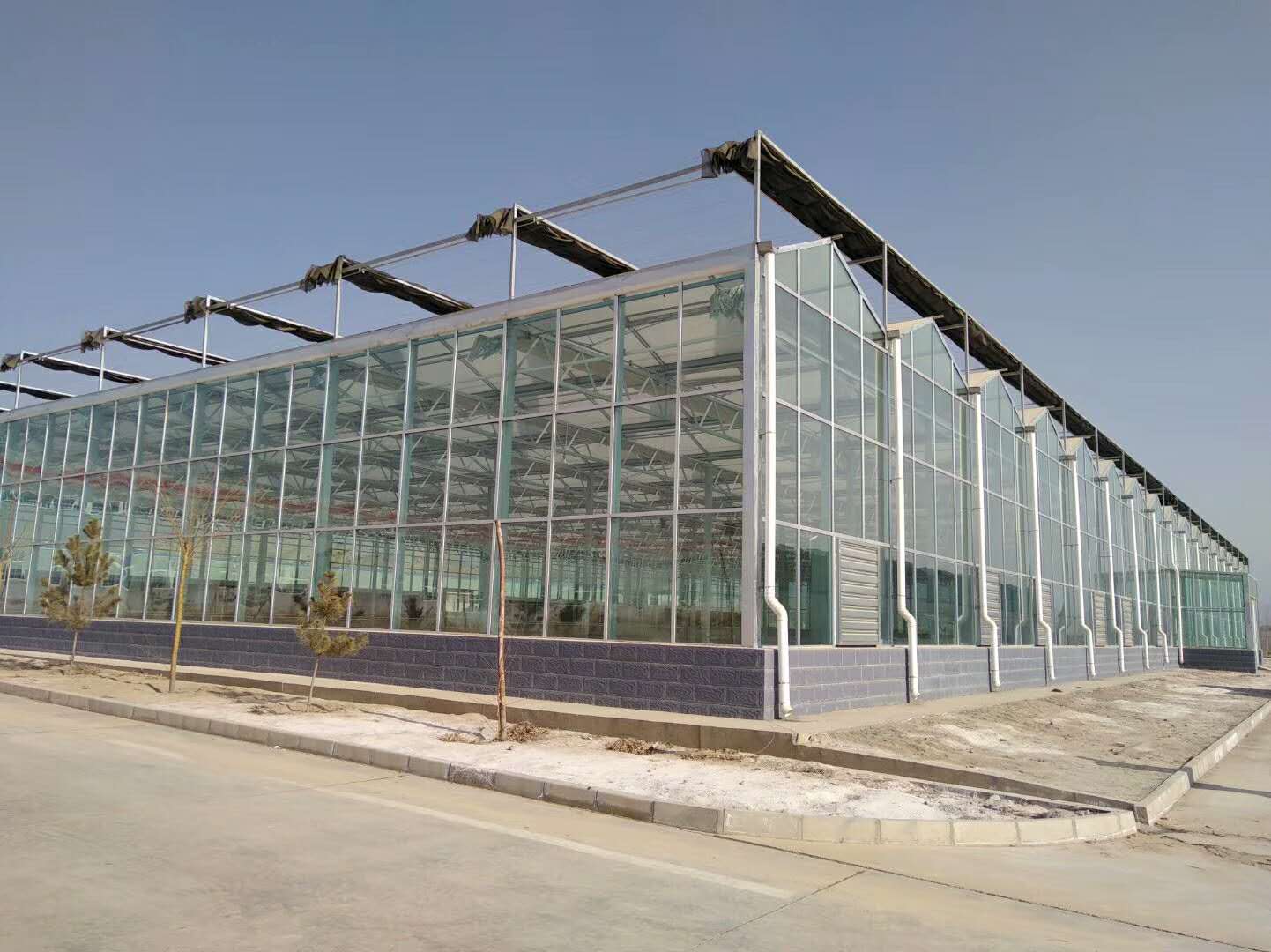

6.溫室外遮陽系統：
外遮陽移動方向沿屋脊方向，4.m行程；遮陽網采用斯文森OLS60C遮陽網，遮陽率70%，質保期3年，壽命5年；采用PET外用托壓膜線，60cm間距。
采用國產優質TU-25齒條與B型齒輪傳動，配國產減速機組及傳動裝置。傳動裝置中的傳動軸、支架、推拉桿等均為熱鍍鋅件。牽引桿為專用鋁合金型材，重量輕，不生銹，能使遮陽幕行走平穩。外遮陽網式安裝固定于溫室屋面上的金屬結構網架上，金屬網架固定于天溝上，其中，網架立柱采用50×40×2.00mm鍍鋅鋼管，橫向與縱向連接桿采用50×40×2.00mm鍍鋅鋼管，為保證天溝的排水量，主立柱與天溝采用架空鉸接技術；外遮陽安裝高度4.4m。

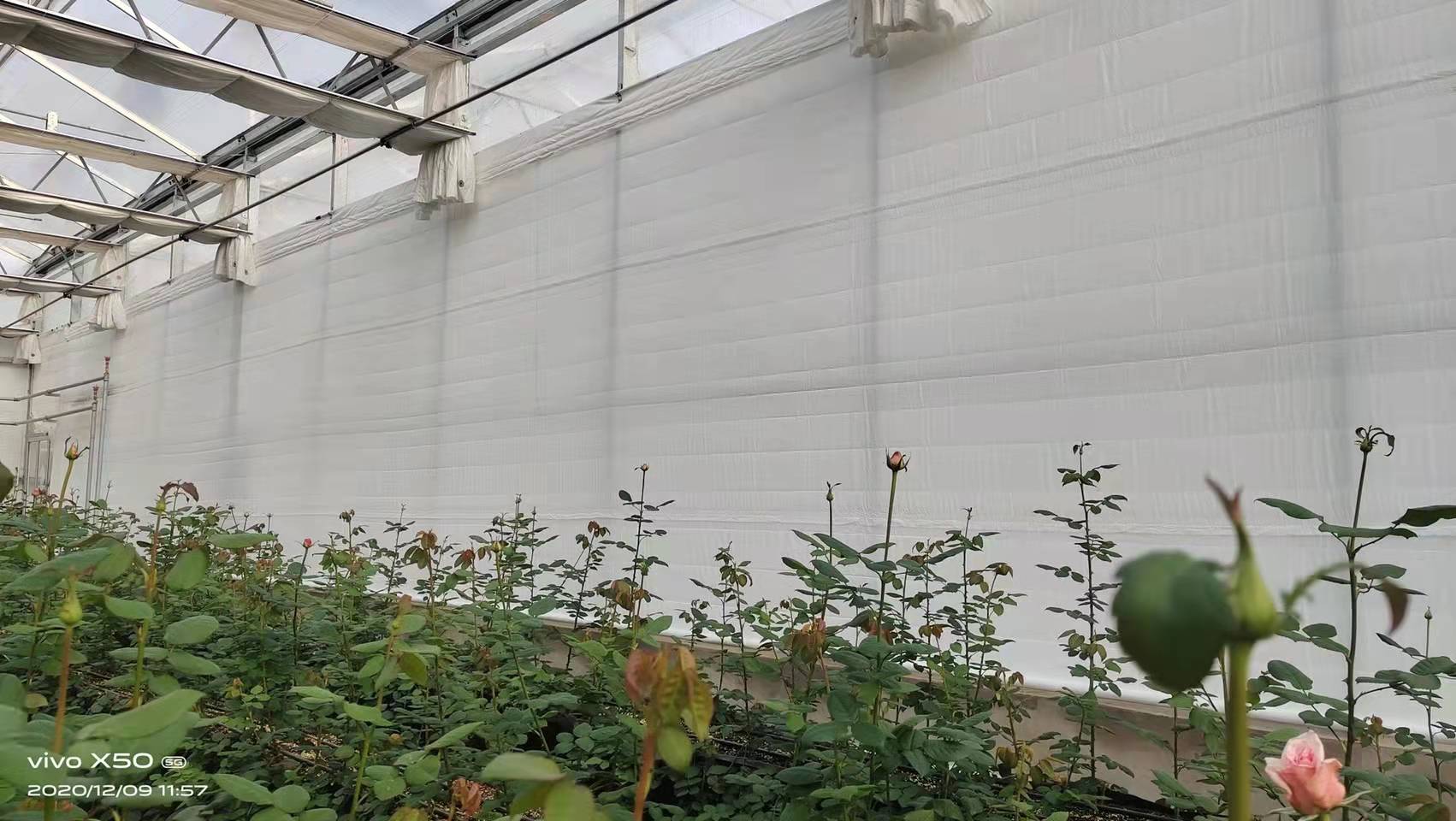

7.內保溫簾幕系統：
去主要用于遮蔭，但在20世紀70年代石油危機發生后，內簾幕的保溫功能才被開發；80年代后期，活動簾幕系統被發明。
本項目采用單層簾幕，安裝在桁架次的下弦；這一系統在白天起到遮蔭作用，在寒冷的夜晚可起到減少熱量損失還可起到控制濕度的作用。
內遮陽網沿屋脊方向移動，行程約為3.70m；采用斯文森XLS15鋁箱保溫幕，節能率45%，遮陽率為55%；采用國產PET托壓膜線，鋁合金專用牽引桿；采用國產優質齒輪、齒條，國產減速機組及傳動裝置傳動。

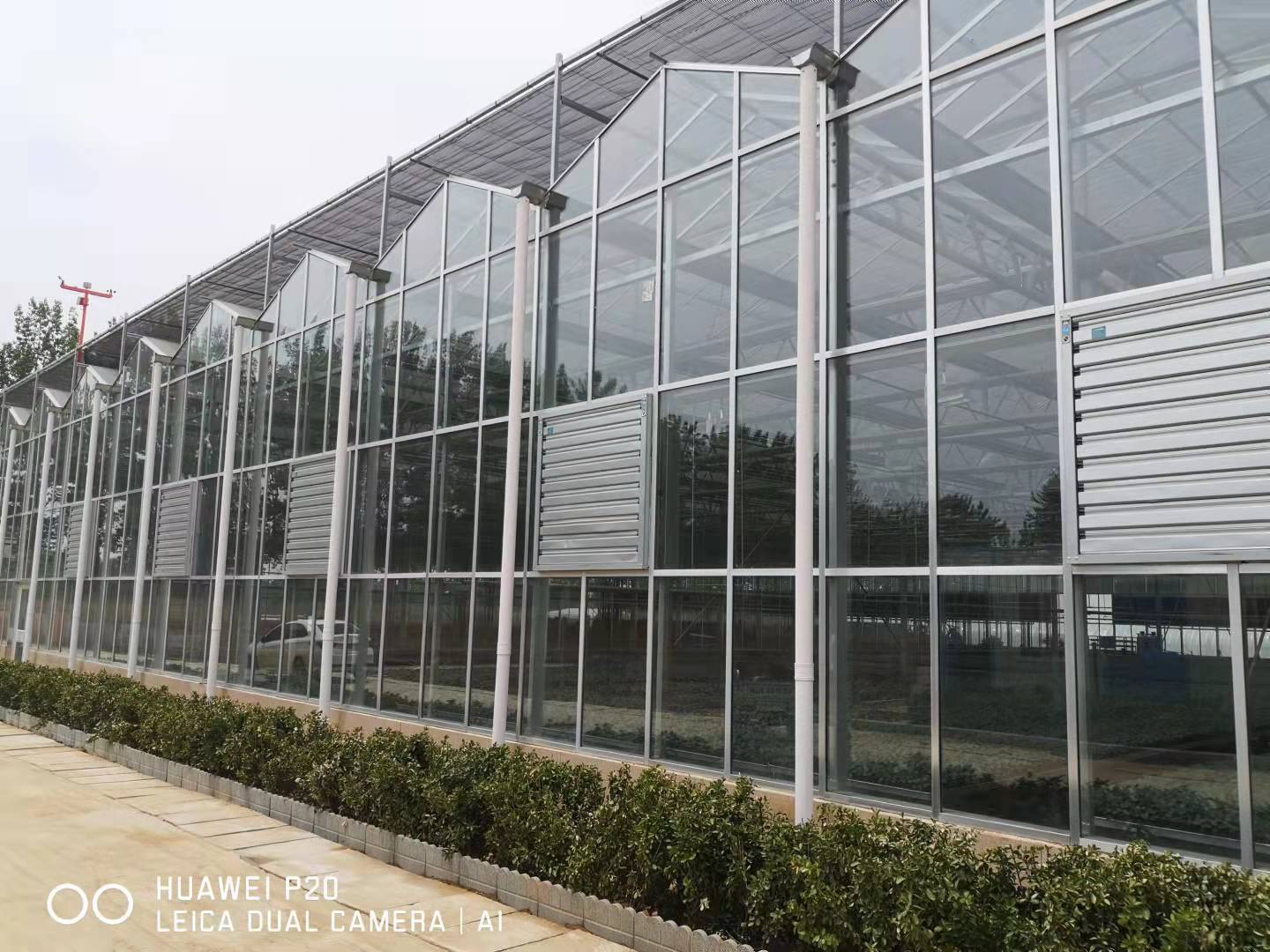

8.濕簾-風機降溫系統：
工作原理：

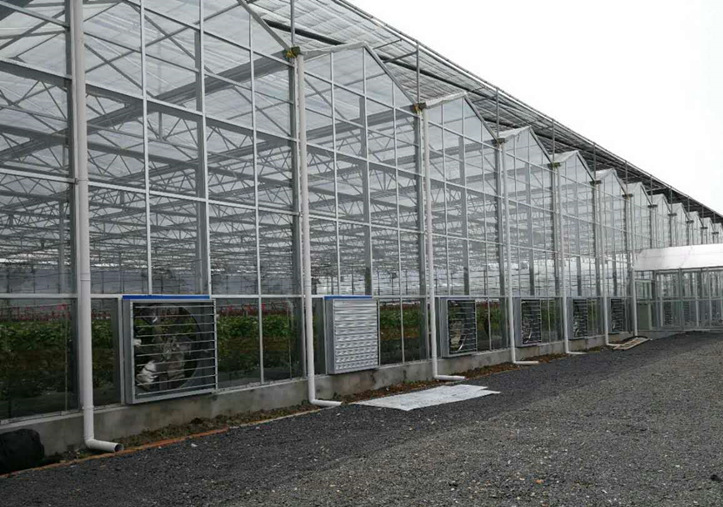

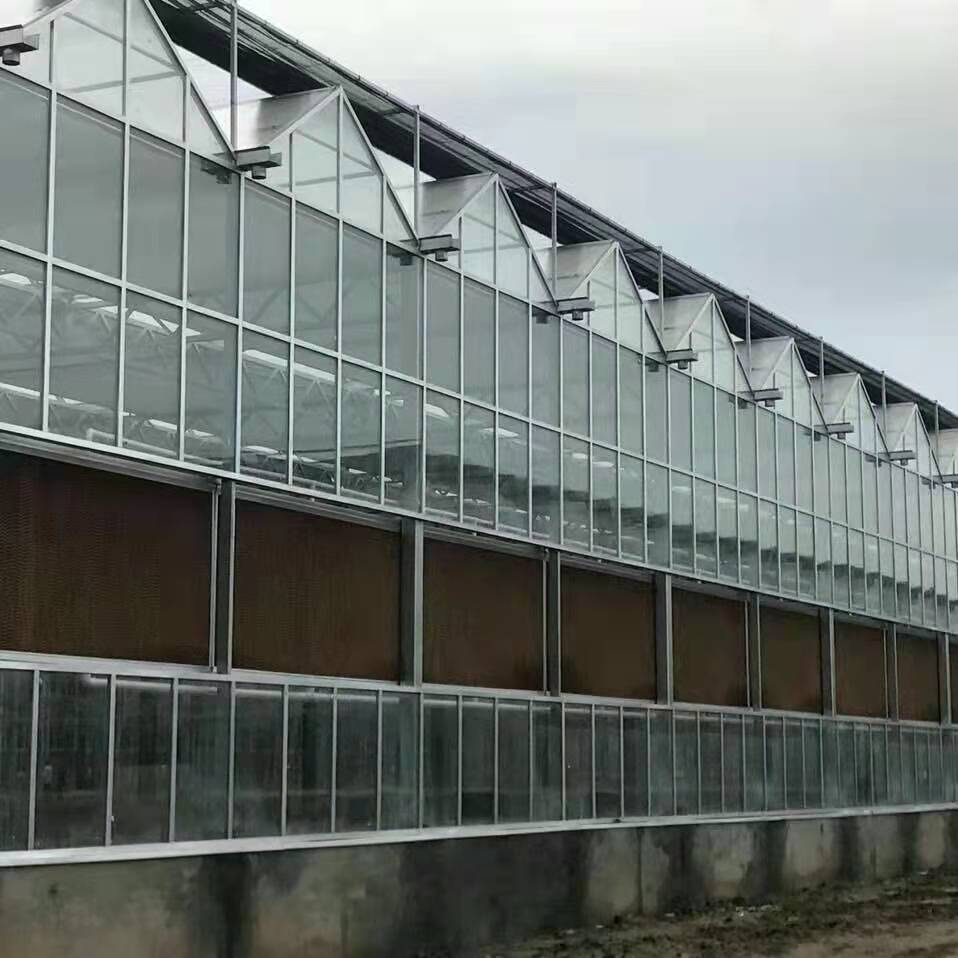

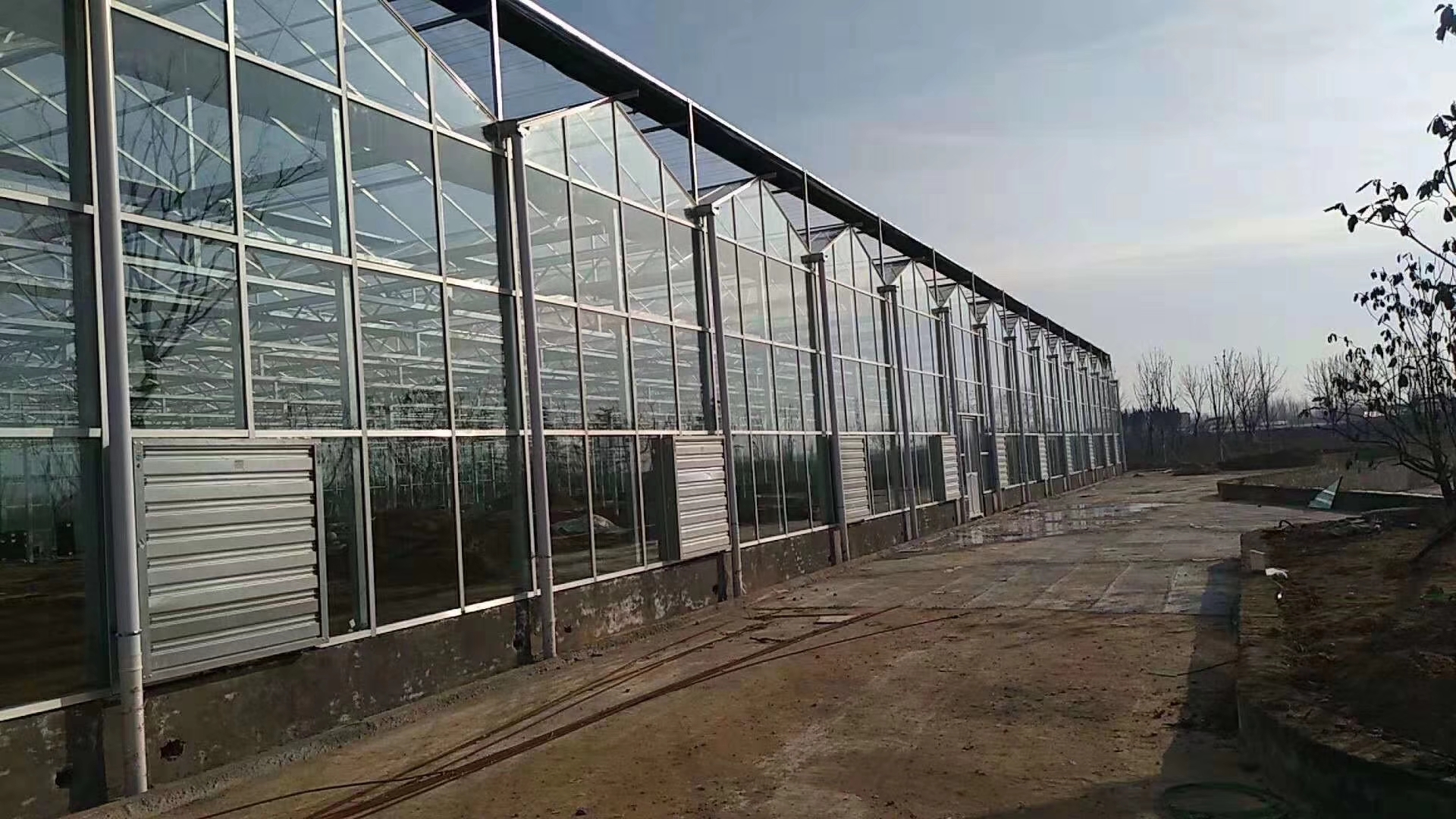

濕簾裝在密閉溫室南端山墻上，高度為1.50m，100mm厚的濕簾，長度為55.00m；風機裝在北端山墻上，共安裝12臺；風機抽風時，室內產生負壓，迫使室外未飽和的空氣流經濕簾多孔濕潤表面時，空氣中大量顯熱轉化為潛熱，從而迫使進入室內空氣的干球溫度降低4~7℃，并源源不斷地引入室內從而降低溫室內的環境溫度。
濕簾安裝框架采用專用鋁合金型材，所有進、出水管件均采用PVC水管；濕簾配置水泵和供水系統，分別獨立控制：為了便于防蟲害在水簾安裝部位，安裝有25目防蟲網；在有外遮陽情況下，該系統具有良好的降溫效果。
9.溫室側卷膜通風系統：
溫室南山墻立面水簾部位，裝有電動卷膜機構，側卷膜高度為1.8m，采用進口高強度編織膜，采用國產減速機組及鍍鋅傳動部件，實施手動電動控制。
10.固定式苗床架：
根據客戶提出的要求，既為了植物生長及便于其它相關設施安裝的需要，溫室內設計了固定式苗床；苗床架為鋼結構，苗床框為溫室專用鋁合金型材，全套裝置牢固輕巧美觀，金屬部件及鋼網表面都采用熱鍍鋅處理，防腐蝕性好，能延長使用壽命；由于植物生長的需要，苗床四周采用厚0.12mm優質青貯膜全部密封，阻止陽光的射入；根據設計，該項目在9.6m跨度內設計有四條苗床，苗床寬度為1.75m，高為0.70m，長度為41m。
11.溫室內噴灌系統：
溫室內噴灌噴霧系統主要用于增加溫室內空氣濕度，降低空氣溫度調節，提高溫室的環境；采用全自動霧化機，微電腦編程，工作時間自動控制，噴嘴采用激光打孔，霧滴細微均勻；主要由水泵加壓系統、過濾系統、管路系統、噴頭、控制系統、蓄水池、地溝等組成；系統的主要工作原理是通過噴嘴產生的粒徑75微米的霧滴蒸發時吸收空氣中的熱量，并由排風機排出溫室；溫室每跨9.60m內安裝二條PE噴灌帶，噴頭安裝間距為1500mm。

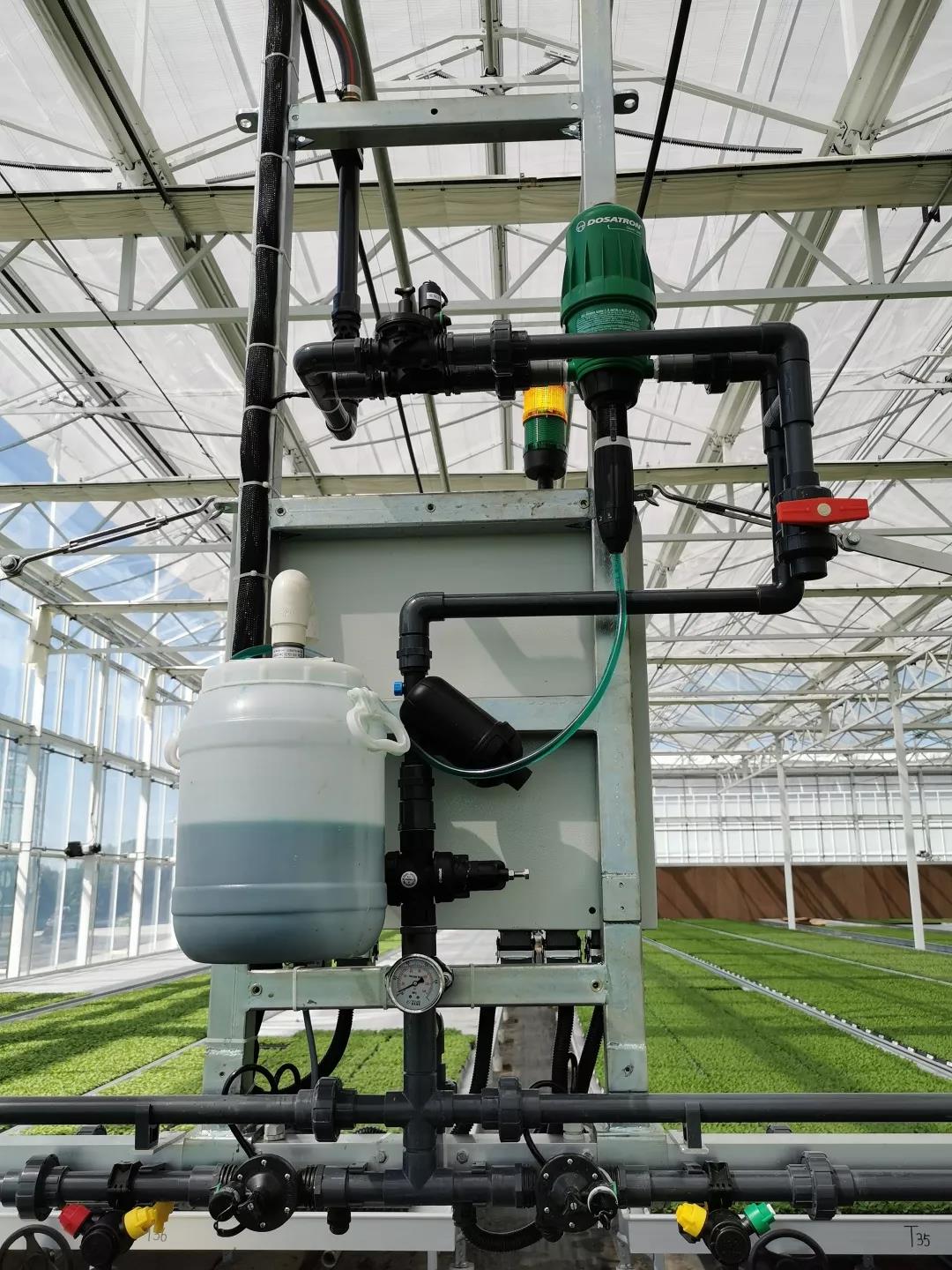

12.施肥系統：

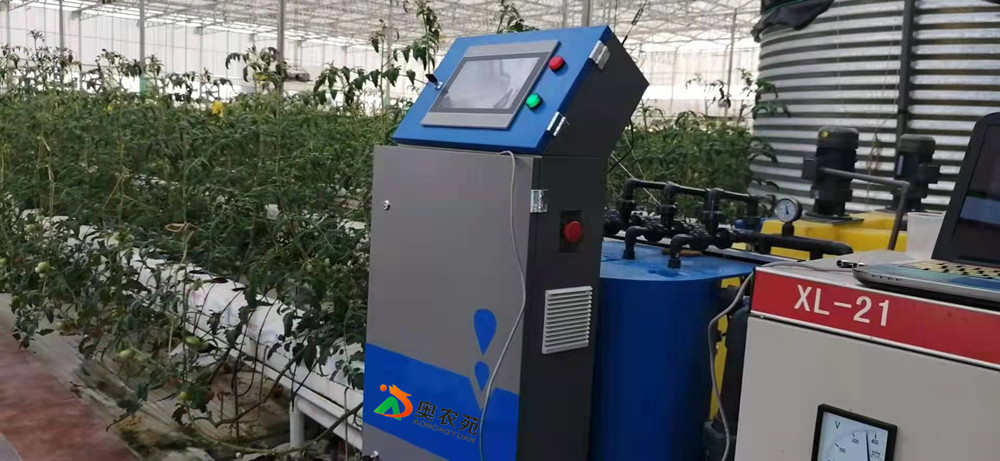

施肥系統采用進口比例式混合器，型號D8R，流量：10L~2.5amh，濃度調整范圍：
0.2~1.5%，壓力0.3~6.0bar。
每跨苗床下，設置二條施肥管，并配有上噴噴頭，采用施肥控制系統，通過電磁閥采用輪番自動噴灌。
13.燃煤熱風機加溫系統：

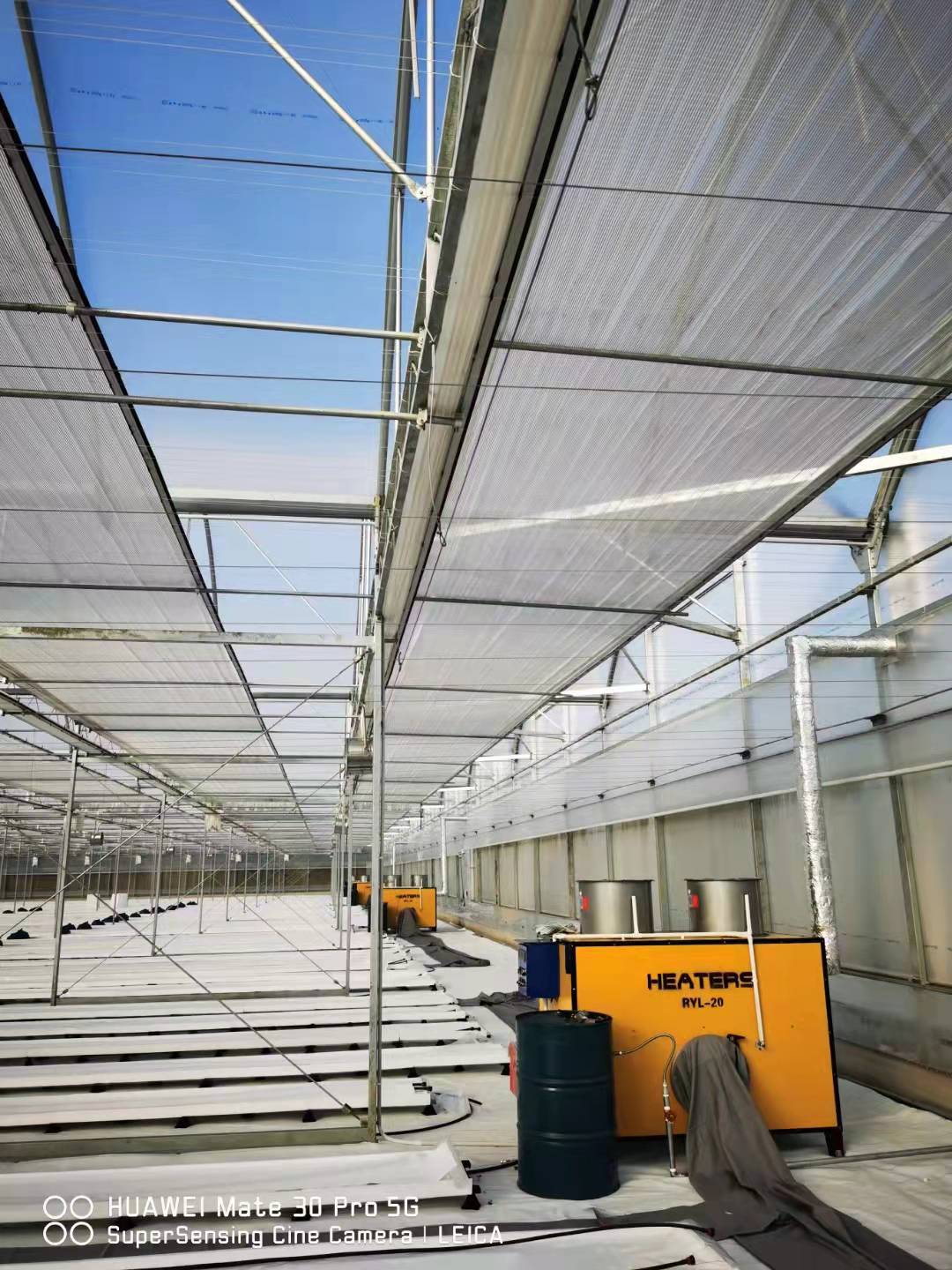

本溫室采用燃煤熱風機加溫加熱方式，以煤的燃燒作為熱源，內部采用塑料散熱；
遵循熱循環過程中熱阻相等，熱量分布均勻的原則，進過風機的作用達到加溫的作用。
設計參數：
室外計算溫度-2℃★室內計算溫度10℃
設計風速4m/s
覆蓋物傳熱系數K=6.4Wm-2-K-1
換氣次數—N=1次
熱源：
根據計算，本溫室（2534.40m2）因選用20萬大卡燃煤熱風機3臺：
14.電氣控制系統：

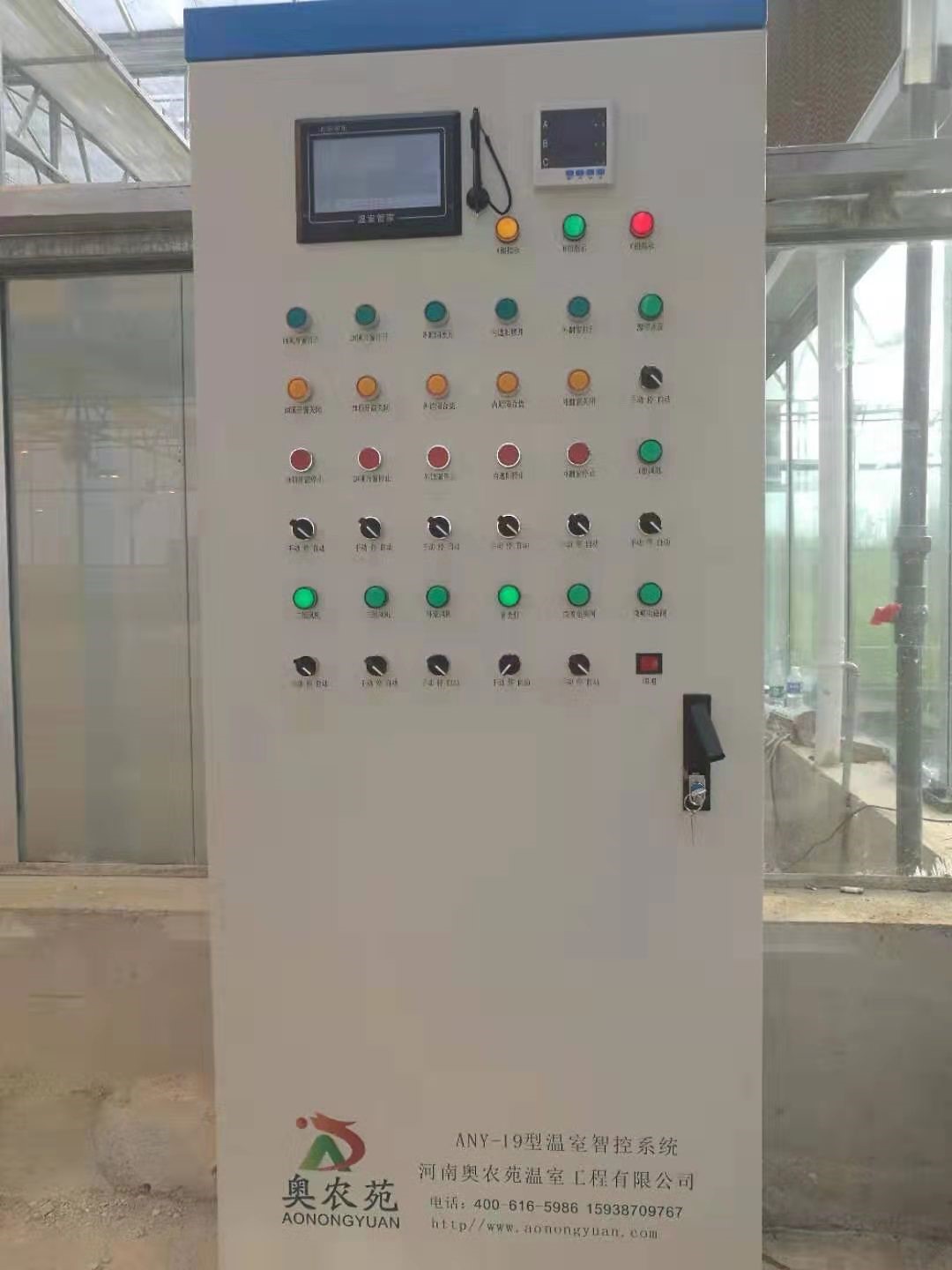

電氣控制系統由總控制柜以及溫室控箱、電線、電纜等組成，其中電線、電纜均采用國標產品。
15.雨水回收系統：
本項目將雨水回收至園區東南面蓄水池中，雨水作為灌溉水源；雨水回收的設計是將水源作為有壓源來計算。
本項目雨水立管為110，為雙向排水；埋地雨水管依次為①160、250，Z遠距離離溫室40m計算。
16.蓄水池：
蓄水池設計容量為4000m左右，水深2m，占地面積2500m左右。
蓄水池進水由來自溫室的雨水管道，并有蓄水池堤上進入；蓄水池至儲水池的輸入由自動控制水泵、水過濾裝置、PVC管線完成。
17.供水系統：
在園區規劃內建造一泵房作為供水首部，主要配置包括：供水泵二臺，砂石+網式過濾器組（帶反沖洗）一套，電氣箱一套；為了節約能源，根據流量與壓力采用變頻控制。
