一、溫室概括
本項目為自控溫室，本方案面積為3456㎡，規格為寬48米，長72米，頂部采用特制頂部專用優質雙層8mm厚PC板覆蓋，四周采用5+6+5MM中空鋼化玻璃覆蓋，推拉窗部分采用塑鋼窗8MM普通玻璃覆蓋，工程除主體骨架、點式基礎、圍裙墻、溫室排水等系統工程外，還配置自動頂開窗通風系統、內遮陽系統、外遮陽系統、風機/濕簾風機降溫系統、栽培床系統、灌溉系統、內循環風機、紅外線供暖系統、計算機控制系統、補光照明系統等，業主需要配合完善內部基礎工程、蓄水池(罐)、內外地排水系統等系統工程。
設計理念為“堅持科學、實用原則;堅持提高土地資源使用率、節能、節水、高效的原則，堅持溫室結構用材以及設備選購先進、可靠、適用的原則?！?br />
二、溫室土(基)建工程(由業主自行完成)

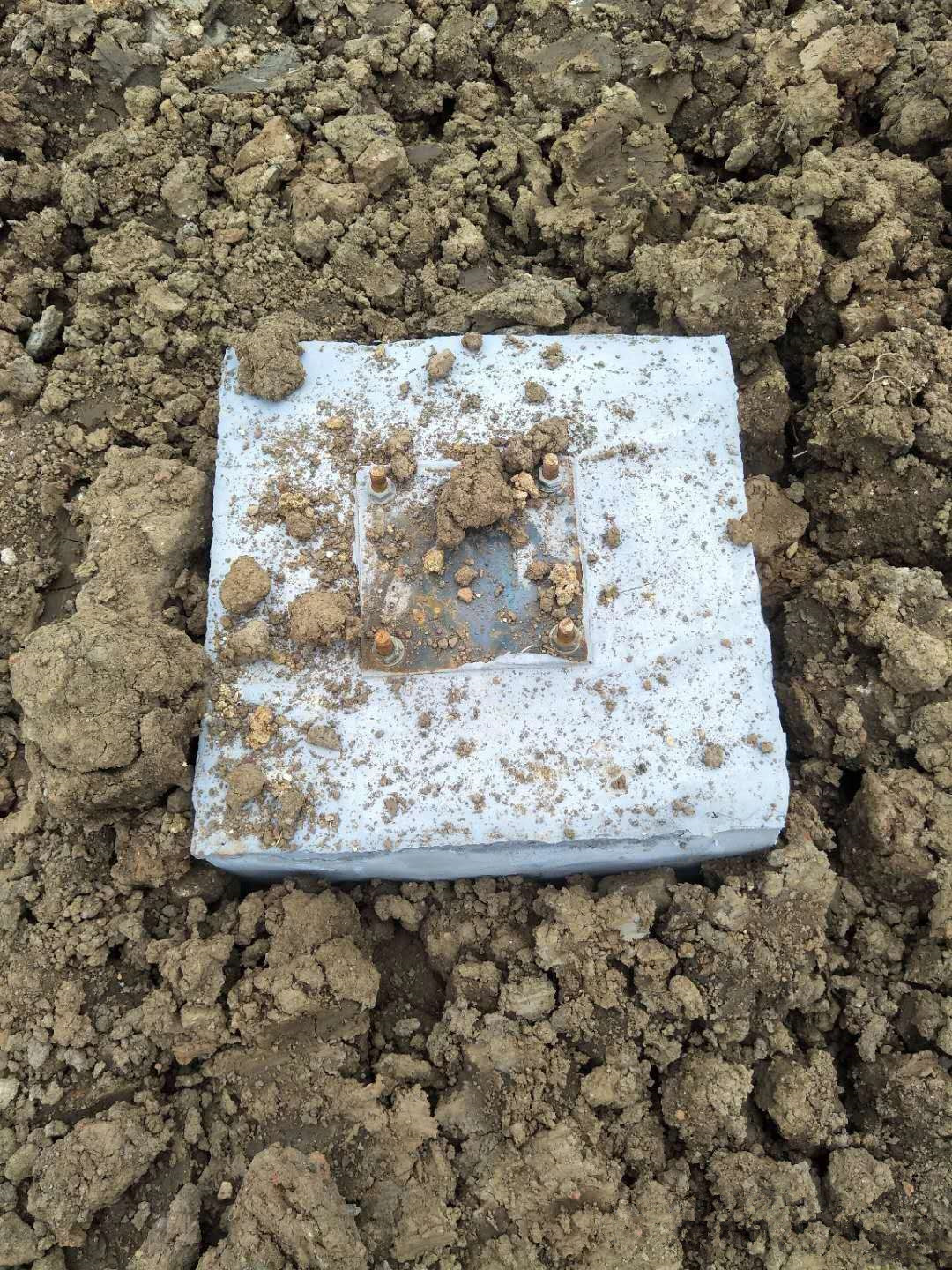

1、點式基礎工程
基礎采用現澆混凝土，樁基規格為0.5M*1.2M*0.8M，內加18號鋼筋0.6M長4根，基礎截面安裝4根與大立柱連接板螺絲裝卸的螺紋桿。
2、圍裙墻
圍裙墻采用36墻，立柱50公分以下全部砌筑完，地下部分深30公分，將素土夯實，5公分混凝土墊層，內外粉覆，墻面貼20*60仿古文化墻磚或大理石磚或普通墻磚。
3、內外地排水系統
外排水采用暗管或明溝加蓋板，每10米設立一個沉沙井，內排水采用爐渣水泥磚砌排水溝，外加蓋板，形成暗溝，設立塵沙井，根據每個區域的規劃確定，原則是隨內部主道走向，銜接于主道邊上即可。
4、內部地面處理
內部主道采用沿溫室四周規劃，常規形成“日”與“目”字型，寬度2-3米，采用青石板或廣場磚鋪裝或水泥路面;內部輔道，生產區域與生產區域之間也采青石板或廣場磚鋪裝;寬度0.6-1.2米：生產區域地面整平，鋪設3-5公分厚米石即可。
5、蓄水池
整體灌溉用水常規使用自壓式樣蓄水池(罐)，分為肥藥池(罐)，蓄水池(罐)容積2立方以上，肥藥池(罐)2立方米以上，設置地面蓄水池2個，主要用于濕簾循環供水用，規格為寬1米，長1米，深度2米，可以與內部排水銜接在一起，但進水口要經過沙化沉淀除雜物處理，處理后的水直接流到蓄水池。
三、溫室主體

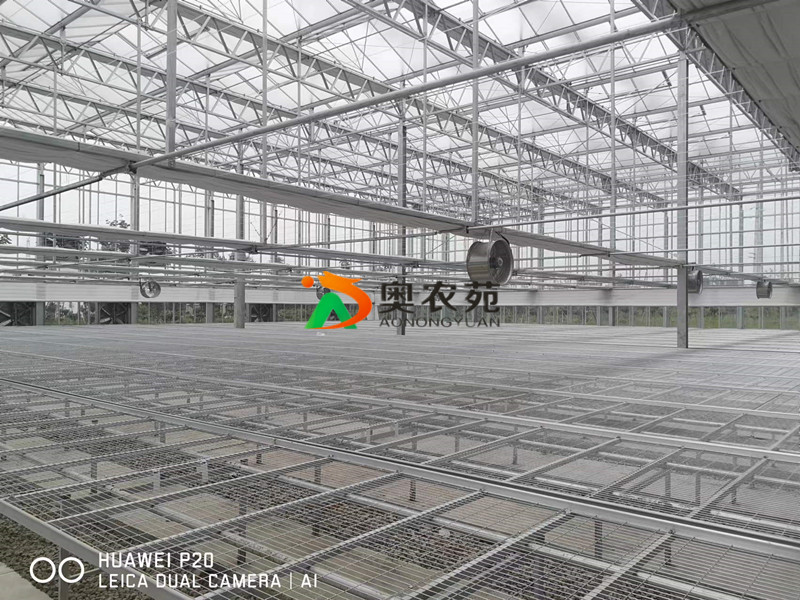

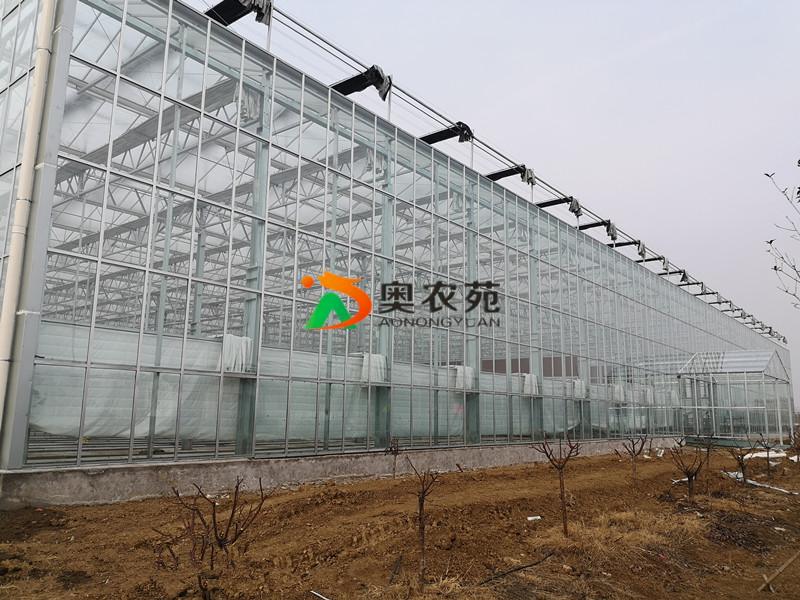

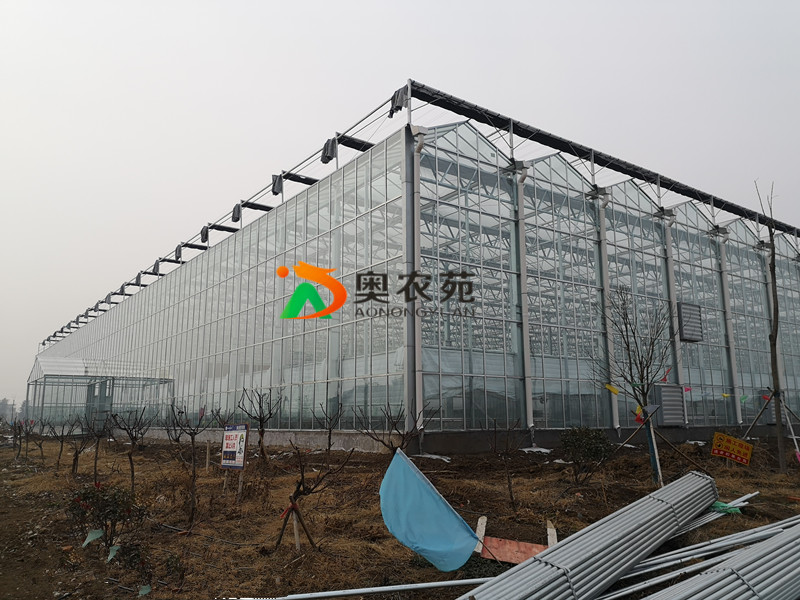

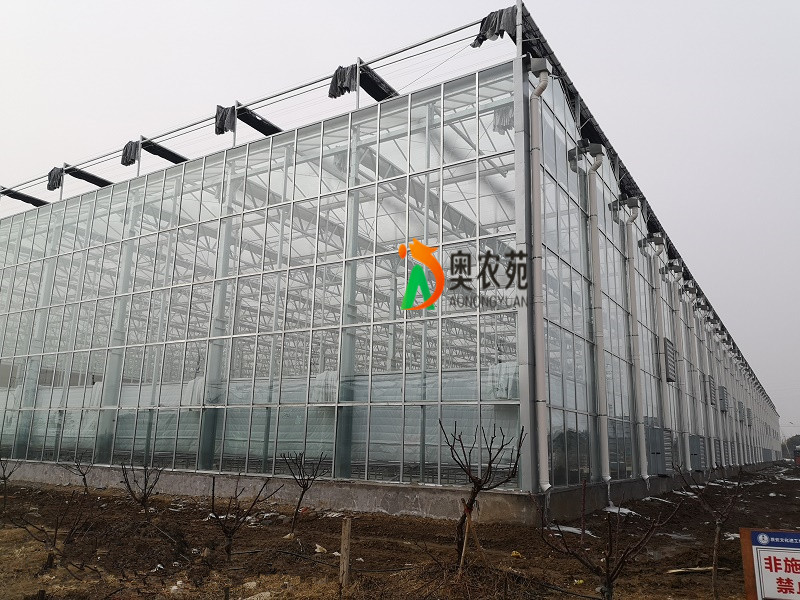

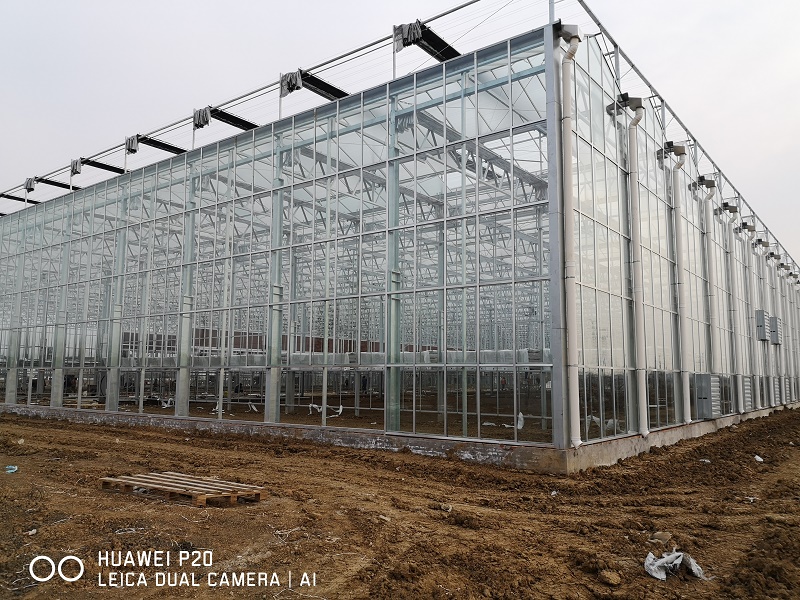

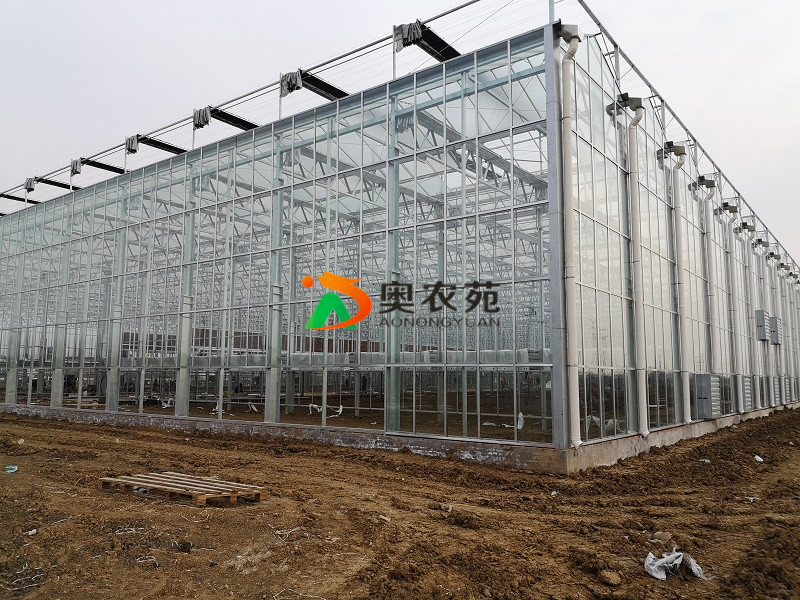

1、主體結構(文洛式玻璃+陽光板溫室）
2、性能指標
(1)抗風載荷：0.60KN/m2(2)抗雪載荷：0.50KN/m2(3)最大排雨量：180mm/h。
(4)恒載：15KG/㎡
(4)吊掛荷載：吊掛載荷：20Kg/㎡
(5)電參數：220V，50HZ，PH1/380V，50HZ，PH3。
3、溫室規格尺寸：
(1)大跨度：12米，小跨度4米
(2)開間：4米
(3)肩高：6米(4)頂高：7米
(5)外遮陽高：7.8米
4、溫室排列方式及溫室面積
溫室屋脊呈南北走向。
東西端長：4m×12跨=48m南北長：12m×6間=72m溫室面積：3456㎡
5、溫室結構參數及覆蓋材料
鋼結構材料選用符合Q235國標的優質碳素鋼。鋼材部件和緊固件均按
《GB/T1912-2002金屬覆蓋層鋼鐵制品熱鍍鋅層技術要求及試驗方法》。
(1)立柱：采用120×120×3.75mm熱鍍鋅矩形管，立柱底部連接板采用12mm厚熱鍍鋅鋼板;
(2)室頂屋擦及人字拱架采用50×30×2mm熱鍍鋅矩形管。
(3)室頂縱擦：50×30×2mm熱鍍鋅矩形管。
(4)四周擦條：50×50×2mm熱鍍鋅矩形管
(5)桁架上下弦：采用70×50×2.5熱鍍鋅矩形管;腹桿采用40*40×3mm角鋼。
(6)雨槽(天溝)：采用2。75mm厚冷彎鍍鋅板，大截面可抗180mm/小時的雨量。
(7)連接件采用熱鍍鋅鋼板沖壓成型，外形美觀;部分采用焊接后熱鍍鋅防腐處理。
(8)鋁型材：溫室頂部及四周為溫室專用鋁型材;
(9)密封件：密封件采用專用橡膠密封件，雨槽連接處使用專用密封膠條;
(10)緊固件：緊固件為國產鍍鋅標準件;
(11)覆蓋材料：溫室頂部8mm拜爾中空特制陽光板，四周帶紗窗推拉窗部分采用8MM普通玻璃，其他均采用5+6+5mm厚中空玻璃覆蓋，透光率為80%
以上，風機部分采用防蟲網加10絲PEP膜覆蓋。
6、溫室門
溫室南、北端中部設雙扇鋁合金10MM鋼化玻璃推拉門各2道，規格約為2.5m(高)×3.6m(寬)。東、西端中部設雙扇鋁合金10MM鋼化玻璃推拉門各1道，規格約為2.5m(高)×4m(寬)。
7、天溝排水
為了滿足天溝有組織排水，采用內外雙結合排水，天溝保持統一水平，每間隔12米一個落水口，內部每2大跨采用排水管連接，統一個到一條水管，下水管銜接內排水溝暗溝，落水管采用PVC塑料管，直徑中110mm。
四、遮陽系統
(一)內遮陽系統
1、系統簡述
內遮陽系統可從多方面改善溫室的生態環境。內遮陽高度4.5米，設置內遮陽是溫室節能、遮陽、溫度控制和濕度調節的有效手段。遮陽保溫幕的獨特優點在于它將陽光反射而不是吸收陽光，有效降低溫室內光照度，同時使作物和空氣溫度相應降低;炎熱夏季遮陽幕能阻擋部分陽光，并使陽光漫射進入室內，均勻照射作物，保護作物免受強光灼傷，同時使溫室溫度下降4-6℃;通過選用不同的幕布，可形成不同的遮陽率，滿足不同作物對陽光的需求;冬季夜間，內遮陽保溫系統可以有效阻止紅外線外逸，減少地面輻射熱流失，減少加熱能源消耗，大大降低溫室的運行成本。
此遮陽幕系統為托/壓幕線系統，即遮陽幕安裝時位于托幕線和壓幕線之間，托幕線承擔全部遮陽幕的重量，壓幕線防止幕被風吹起或幕布收攏時重疊過高，托/壓幕線上下間距50mm。幕線間距，上層壓幕線1m，下層托幕線0.5m。托、壓幕線采用LS透明聚酯線，抗拉強度127kgf以上。
幕布采用上海產遮陽保溫兩用幕布，遮陽率約70%，節能率約57%。
2、齒輪齒條傳動系統工作原理
電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。
與齒條連接的推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
3、滑輪傳動系統工作原理
電機帶動傳動軸運轉，傳動軸上的驅動軸線將圓周運動變成直線運動。與推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
4、系統基本組成
4.1控制箱及電機
該箱內裝配有幕布展開與合攏兩套接觸器，即可手動開停，又可通過行程開關，實現自動停車。驅動電機、聯軸器和減速電機為專用電氣設備，與控制箱相連接，該電機輸出軸處配備了行程開關，限位準確，使整套系統運行平穩可靠。
電機參數：
1)行程：3.7m
2)電源：380v，三相，50HZ
3)轉速：5.2R/min4)扭矩：800N.m
4.2齒條副
采用齒輪齒條，設計合理，質量可靠，運行平穩無噪音。沿溫室跨度等間距均布。
齒條技術參數
1)模數：4
2)防腐形式：熱鍍鋅
3)齒條長度：3850mm
4)齒條高度：40mm
4.3傳動部分
傳動軸采用42熱鍍鋅鋼管，電機安裝在傳動軸的中部，齒條付均布。推拉桿為6分熱鍍鋅鋼管，每套齒條副連接1根，縱向與溫室長度基本等長：鋁合金活動推桿橫向布置，拉動幕布展開、收攏，使幕布在運行中保持平展。
4.4幕線
幕線選用2.2mm透明聚酯線，上幕線間距1米均布，下幕線間距0.5m均布。
4.5幕布
幕布采用國產優質鋁箔編織幕布。遮陽率65%，保質期5年，壽命8年。
(二)外遮陽系統
1、系統簡述
外遮陽高度6.8米，在夏季，由于進入溫室的太陽輻射熱負荷太高，當使用外遮陽系統時，由于阻隔了大部分太陽輻射進入溫室。如果和濕簾一風扇系統或空調系統結合使用，能夠創造出理想的溫濕度環境，減少溫室運行成本，節約能源消耗。
傳動系統安裝在外遮陽骨架上。溫室部分采用齒輪齒條傳動，幕布沿開間方向運動。鋼結構部分采用鋼索傳動，幕布沿跨度方向運動。
2、齒輪齒條傳動系統工作原理
電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。
與齒條連接的推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
3、滑輪傳動系統工作原理
電機帶動傳動軸運轉，傳動軸上的驅動軸線將圓周運動變成直線運動。與推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
4、系統基本組成
4.1控制箱及電機
該箱內裝配有幕布展開與合攏兩套接觸器，即可手動開停，又可通過行程開關，實現自動停車。驅動電機、聯軸器和減速電機為專用電氣設備，與控制箱相連接，該電機輸出軸處配備了行程開關，限位準確，使整套系統運行平穩可靠。
電機參數：
1)行程：3.7m
2)電源：380v，三相，50HZ
3)轉速：5.2R/min
4)扭矩：400N.m
4.2齒條副
采用齒輪齒條傳動，設計合理，質量可靠，運行平穩無噪音。沿溫室跨度均布。
齒條技術參數
1)模數：4
2)防腐形式：熱鍍鋅
3)齒條長度：3970mm
4)齒條高度：40mm
4.3傳動部分
傳動軸采用42熱鍍鋅鋼管，電機安裝在傳動軸的中部，齒條付均布。推拉桿為6分熱鍍鋅鋼管，每套齒條副連接1根，縱向與溫室長度基本等長;鋁合金活動推桿橫向布置，拉動幕布展開、收攏，使幕布在運行中保持平展。
4.4幕線：幕線選用p2.6mm黑色聚酯線，上下兩層幕線均布，間距0.5m。
4.5幕布：采用斯文森LG專用外遮陽幕布。遮陽率70%，保質期5年，壽命8年。
五、降溫系統
1、設計原理
風機濕簾降溫系統利用水的蒸發降溫原理實現降溫目的。系統選用瑞典蒙特(MUNTERS)公司濕簾、風機及國產水循環系統。降溫系統的核心是能讓水均勻地淋濕整個降溫濕簾墻?？諝獯┩笣窈熃橘|(zhì)時，與濕潤介質表面進行的水氣交換空氣的顯熱轉化為汽化潛熱，實現對空氣的加濕與降溫。是目前大型連棟溫室內普遍使用的經濟有效的降溫方式。
風機濕簾安裝相對應，根據需要確定安裝高度，當需要降溫時，啟動風機，將溫室內的空氣強制抽出，造成負壓;同時水泵將水打在濕簾墻上。室外空氣被負壓吸入室內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。
2、系統基本配置
2.1濕簾
本工程采用蒙特濕簾，安裝1.5m高、100mm厚濕簾，總長64m，在維護良好的情況下，使用壽命達8年。濕簾采用鋁合金框架，不受溫差影響而產生變形造成濕簾漏水，影響使用。濕簾外設25目防蟲網與手、自動卷膜開窗。
2.2水泵：共2臺。6~10m3/臺供水量，水泵電機功率1.1kw。
2.3供水裝置：2套UPVC管材，32mm上水管。
2.4淋水裝置：2套UPVC管材，由噴淋管和反水板組成;噴水管徑中5mm，噴水孔徑3mm，噴水孔距75mm。
2.5回水裝置：2套75mmUPVC管材回水管。
2.6循環水池：設置循環水池2個，置于溫室內側。
2.7風機
風機安裝在溫室東西墻上，共安裝10臺風機。風機為國產優質的抗外強風風機，單臺風機流量44000m3/h，風機框架及葉片為鍍鋅鋼板壓制而成，從各個方面適應溫室內濕熱的環境。
A、風機技術參數：
a)外形尺寸(長×寬×厚)：1380×1380×450mm
b)扇葉直徑：1250mm
c)功耗1.lKW/臺
d)風量：44000m3/h風機特點：
a)鋁合金壓鑄成型皮帶輪、整體沖壓成型導風圈、平衡杠桿式大百葉窗，風量大，噪音低，密封性好。
b)自動化的成型工藝，精度高。
c)特厚鍍鋅層，抗腐蝕性強。
d)高強度的合金鑄造輪轂，重量輕，強度高，韌性好。
e)新型扭曲沖壓成型扇葉，葉型角度合理，風量大，噪音低。
D百葉窗借助獨特的推拉機構實現自動啟閉，達到防風、防塵、防雨和美觀的效果。
g)經過六道嚴格的質量檢測程序：噪音監測，著呢東檢測，傳動同心性能檢測，風葉轉速檢測，電機電流檢測，整機效率檢測。
h)高性能的380V三防專用電機，采用雙支撐(E式)皮帶傳動。
i)后部安全網拆卸方便。
六、供暖系統
1.供暖系統選擇
根據業主用途對采暖的要求，室內冬季溫度設計應不低于15℃。溫室面積為3456平方米，本工程可以采用“鍋爐+熱風機”的采暖組合，一臺熱風機供暖面積在240平方米，所有熱風機都通過一根水管與鍋爐相連，運營可根據設置的溫度自動控制。
七、窗通風系統
(一)自動天窗通風
1、天窗形式：溫室間隔屋脊單側朝東開天窗，有利于溫室內空氣流通和溫度、濕度的調節。
2、天窗面積：每扇天窗寬1m×長4m，面積4m2。
3、天窗開啟機構
每扇天窗開啟機構有4根919鋁合金支撐管組成，支撐管一端鉸結安裝在天窗上，另一端4根支撐管合并為一點較接安裝在推拉桿上，支撐桿隨推拉桿的運動而轉動，完成天窗開啟。
4、天窗傳動機構
天窗傳動機構由電機、傳動軸、齒輪齒條、推拉桿、支撐滾輪組成。傳動軸為1寸熱鍍鋅管，同電機連接在一起，垂直于桁架方向布置，齒輪固定在傳動軸上。支撐滾輪固定在桁架上橫梁上，推拉桿和齒條相連通過支撐滾輪可在桁架上移動，傳動軸的轉動由齒輪齒條轉變?yōu)橥评瓧U直線運動。
4.1齒條參數：
(1)模數：4
(2)防腐形式：熱鍍鋅
(3)長度：1000mm
(4)高度：30mm
4.2電機參數
(1)電源：380v，三相，50HZ
(2)功率：0.55kw
(3)減速比：1：500
(二)側通風
溫室東西兩側面離地面0.5m高處安裝國標塑鋼普通玻璃帶紗窗推拉窗，窗戶高度為1.5米。
塑鋼帶紗窗推拉窗
(三)內循環風機
由于溫室的結構較大、加溫設備和降溫設備的特點，會造成溫室內部不同區域之間溫度、濕度、空氣流通差異，為滿足需要，利用內循環風機人為地使空氣進行流動。溫室內有序布置35臺環流風機，即保證空氣流動的連續性，又使空氣流不會直接吹向作物。國產EC400型懸掛環流風機的技術參數：
葉輪直徑：400mm風量：6540m2/h全壓：155pa電機功率0.37kw
八、栽培床系統

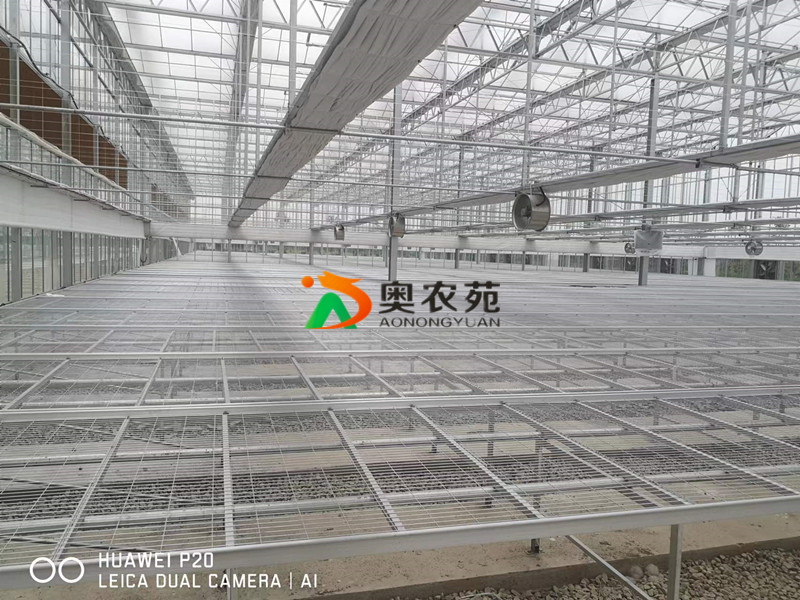

(一)移動栽培架
1、苗床參數
1.1苗床規格：56m*1.6m。
1.2單個苗床面積：89.6m2個。
1.3苗床高度：0.6m。
1.4苗床間工作通道寬：600-1200mm。
2、苗床特點
2.1熱鍍鋅主體鋼架。
2.2噴塑床網或鋼絲苗床。
2.3具有防翻裝置，防止苗床側傾或側翻。
2.4床面左右移動，任意兩個床面之間可產生600-1200mm的作業通道。
(二)滾動式栽培架
1、栽培架參數
1.1栽培架規格：直徑2.6米，長度12米1.2單個栽培架可用放盆花9排，相當使用面積：54㎡/個。
1.3苗床栽培架距地面高度：0.2m。
1.4苗床間工作通道寬：800-1300mm。
2、苗床特點
2.1不銹鋼與熱鍍鋅主體鋼架。
2.2根據用戶需要設置20-60公分寬盆花放置槽。
2.3具有安裝手動動控制旋轉裝置，方便盆栽的養護管理，大面積使用空間，提高空間使用率，是常規栽培地面使用率的2.5-4倍。
2.4床面下設水池，采用侵盆方式供應盆栽用水。
九、補光照明系統
1、補光的原理及必要性
溫室配置補光照明系統，分組控制，光照是植物進行光合作用的必要因素，對喜光作物尤為重要。該溫室設置農用生物補光鈉燈管。該農用鈉燈管是一種可以提供最理想的，與植物生長需求相吻合的光譜分布，不論是針對光和作用，還是為自然植物的生長創立準確的“藍”和“紅”的能量平衡，光譜分布的改善使作物生長的環境更好控制，并且使作物生長得更好和質量更高。以保證在陽光不足的時間內，作物可以正常生長。
2、農用生物補光鈉燈特點
A.發光效率高，比普通鈉燈高10%的光輸出，可以加快作物的生長;
B.對光譜的調整使藍光部分增加30%，為植物的生長提供了所需的紅波能量和藍波能量的平稀;C.平衡的光譜分布和高光輸出量的理想結合，使作物的生長周期縮短25%，產量提高20%，水果和蔬菜顏色更潤澤，形態更優雅。
3、農用生物補光鈉燈技術參數
A.電壓：110V/220VB.燈電流：4.13AC.光通量：55000lmD.光效：138lm/W E.顯色指數：25RaF.燈頭型號：E40
G.平均壽命：24000hH.色溫：2050K I.周長：283mmJ.直徑：47mm K.功率：150W

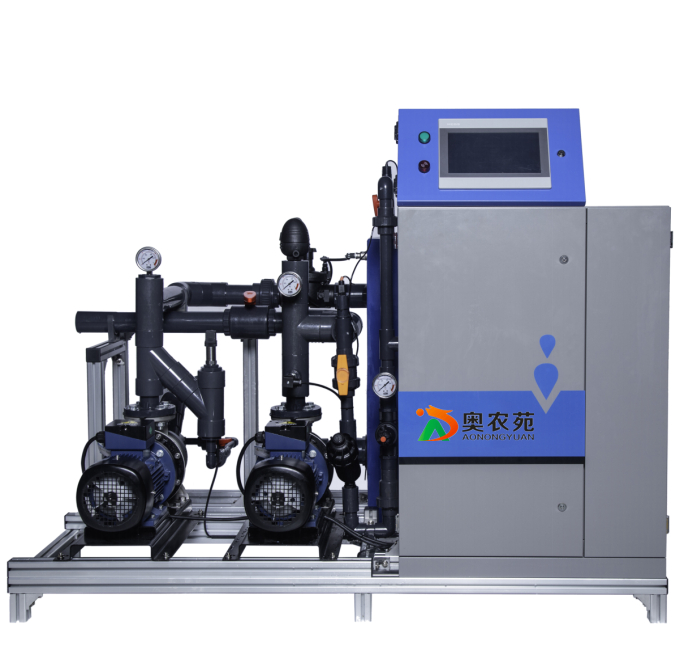

十、灌溉系統
溫室是相對封閉的生產設施，自然降雨不能被直接利用，溫室內作物需要的水分完全依靠人工灌溉措施來保證。溫室內灌溉方式的選擇，與作物的品種、栽各方式、溫室結構形式、水源及動力供應情況、投資能力、使用者的知識技術水平等諸多因素相關。
溝畦灌是最簡單、最傳統的灌溉方式，從古到今被廣泛應用。早期的溫室作勿灌溉中，廣泛采用了溝灌或畦灌等灌溉方式。但隨人了社會進步和科學技術發民，溫室灌溉技術有了很大提高，呈現多樣化發展。現代溫室中已經大量應用了各種節水高效、水肥共施的灌溉技術，如滴管、噴灌、滲灌、潮汐灌等，本工程以噴灌和滴灌分析。

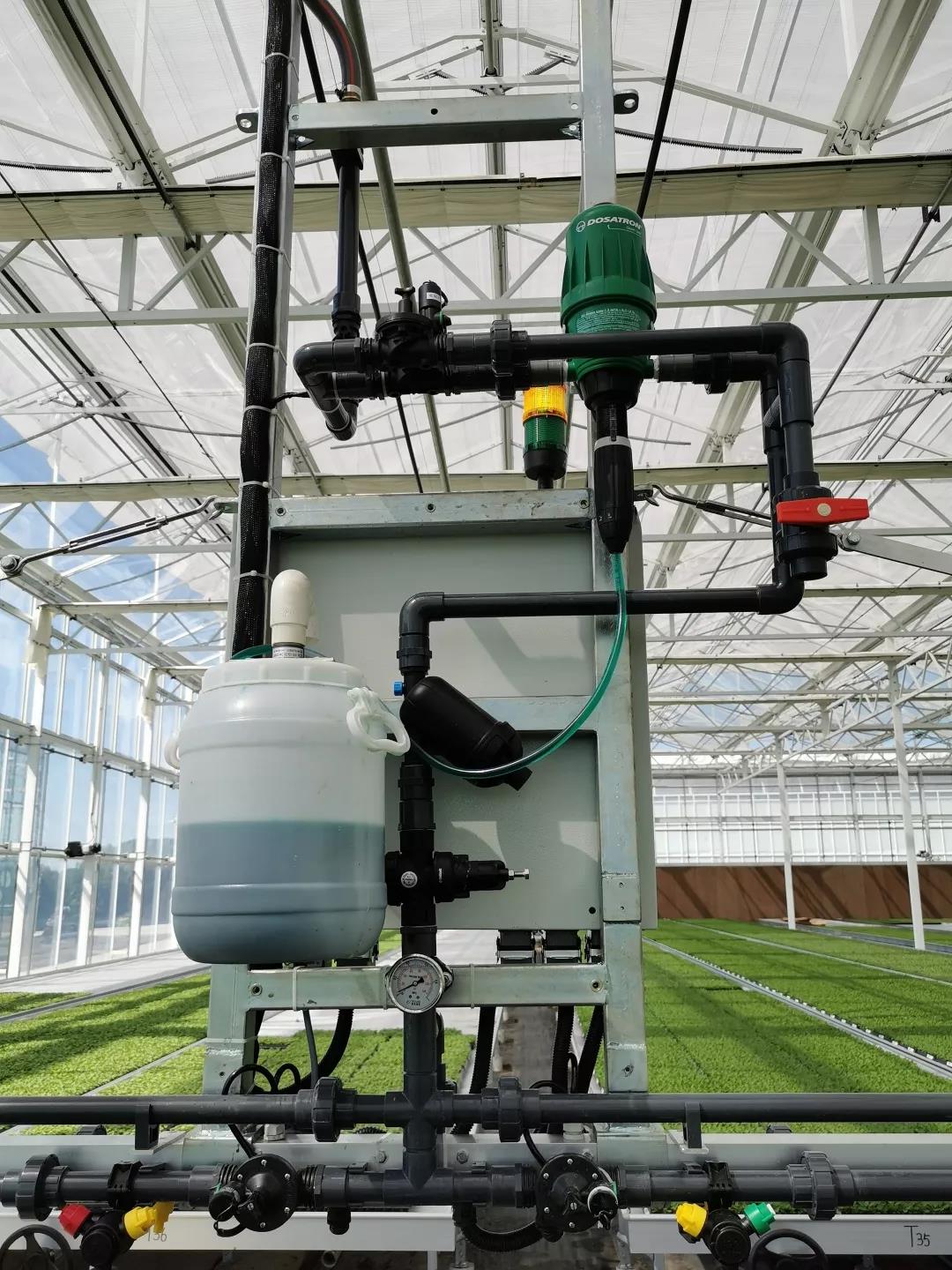

(一)自走式噴灌機1、移動噴灌機特點
專為溫室噴灌設計的自走式噴灌機。噴灌機運行在懸掛于溫室頂部的軌道上進行灌溉作業，以減少對溫室其他作業的影響;同時噴灌機可從一條運行軌道輕松轉移到另一條運行軌道，利用一臺噴灌機可實現多跨溫室不同區域的灌溉。噴灌機供水方式：垂管供水(端部供水)方式。供水管通過軌道上的懸掛滑輪垂吊在溫室上部，這種方式的優點是安裝方便、供水管和供電電纜可隨噴灌機一起轉移到下一跨中進行灌溉。
2、技術參數
灌機運行速度1.5~21m/min供水要求流量5000L/h，壓力0.28Mpa一次行走噴灑寬度8m供電要求220V/50Hz，200W一次行走最大噴灑長度65m單機重量約70kg三種噴嘴流量選擇136L/h，90L/h，45L/h
(二)滴灌
1、滴灌的特點
滴灌是溫室中應用最為廣泛的微灌技術之一，主要用于溫室的茄果類、瓜類等蔬菜作物以及盆花、果樹等其他作物的灌溉。我國的滴灌技術自1974年進以來，已有20多年的發展歷程，技術水平居國際先進，水源、控制設備、過濾設備、施肥設備、輸水管網和灌水器(滴頭、滴灌管)等幾部分組成。
2、滴灌的主要優點
一是滴灌能按作物需求及時供水，灌溉均勻，灌水流量，一次灌溉量和總灌水量減少，節水效果顯著，比普通溝畦灌節水勸%以上;是滴灌能夠?qū)⒐嗨刂圃谧钣行У母鶇^(qū)周圍，室內濕度明顯降低，灌溉后對室和地溫的影響小，減緩了作物病蟲害的發生，有利于保護溫室的生長環境，促作物產量和產品品質的提高：三是滴灌用管道系統替代渠道系統，減少了對土資源的占用;四是滴灌操作簡便，便于實現自動控制，能夠降低灌溉工作的勞強度;五是滴灌可隨灌溉施肥，且施肥均勻，易被作物吸收，能夠節省肥料。
3、滴灌的主要缺點
安裝維護工作量大，一次性投資較高;滴頭出水口尺寸很，容易因水中雜質而出現堵塞問題，降低了灌概的可靠性;滴灌只能濕潤局部壤，因此溫室內作物的栽培方式受到一定限制。
滴灌的灌水器為滴頭或滴頭與毛管制成一體的滴灌管(或滴灌帶)，一般將頭或滴灌管放在地面上實施灌溉。

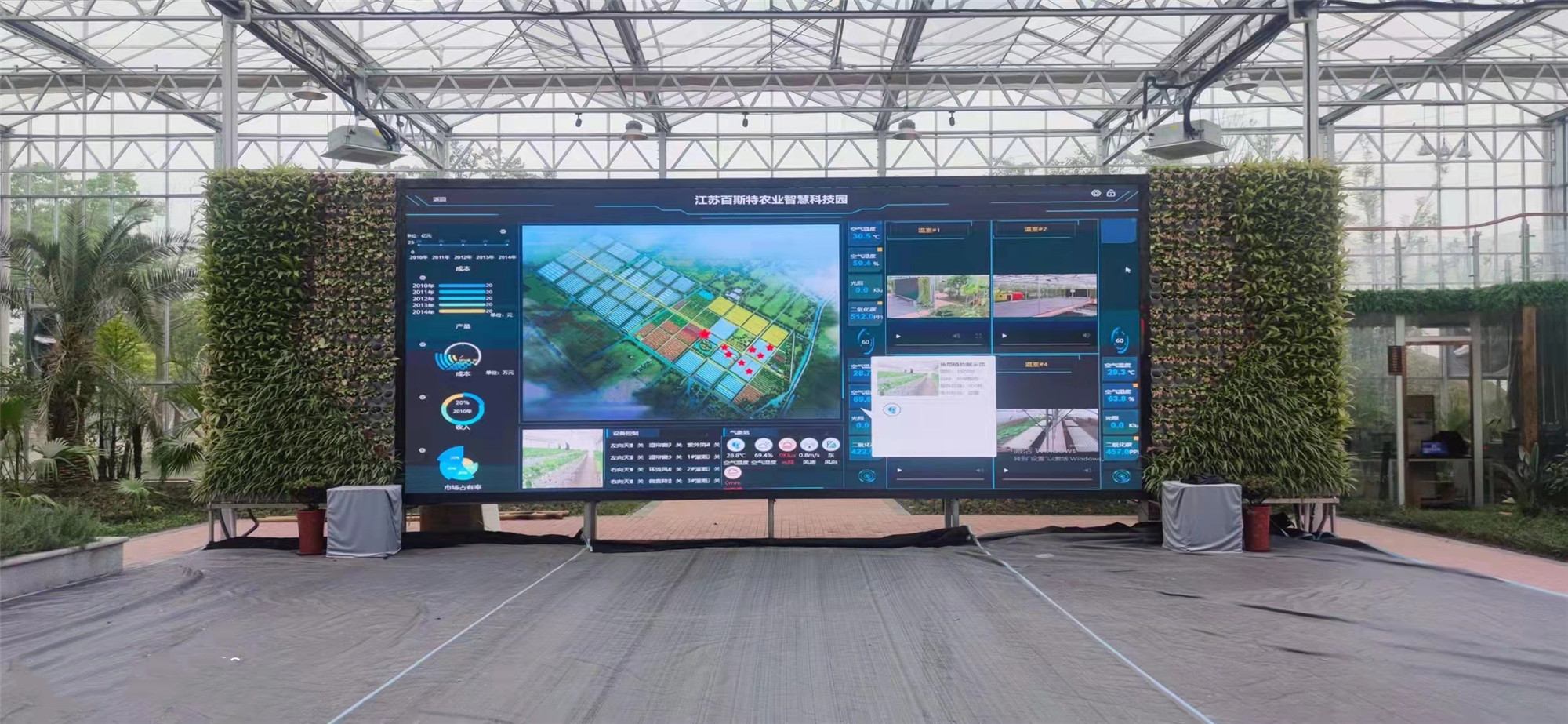

十一、計算機控制系統
1、項目背景
隨著我國現代溫室產業的快速發展，在溫室產業的運營中暴露出了一些問A、現代溫室管理和種植的人才缺乏，溫室種植技術落后，造成了現代溫室的功能和優勢不能充分發揮。
B、能源消耗大，以現代溫室為代表的設施農業生產企業效益低下，導致溫室產業出現了滑坡的現象。
C、不同地域的氣候環境制約了溫室適用性，溫室不能周年運行。
D、不同植物作物其生長期不同對環境地濕、室內濕度、土壤含水量、二氧化碳濃度、風速、風向條件要也不同考人工控制很難實現，而且人工成本相當高。
基于上述問題，我公司在吸收發達國家高科技溫室生產技術的基礎上，引進智能溫室控制系統。徹底解決國內現在所有溫室中存在的這些問題，實現完全智能自動控制溫室中室內溫度、室內濕度、土壤含水量、二氧化碳濃度、風速、風向、以及植物作物生長狀態等有關參數。
2、解決思路
針對上述問題，奧農苑溫室公司結合系統實際情況，為保證精準控制環境參數并且使系統穩定運行，初步解決思路如下：
1、系統控制單元使用我公司自主研發的采用ARM控制核心的數據采集控制器，通過大量實驗證明該系運行穩定控制精度可靠。
2、溫室中屬于高溫高濕的環境，所有的傳感器，數據采集控制器，通訊線路全部做防水處理，以確保數據采集控制器和各個傳感器的正常工作。
3、對整個溫室的環境參數控制過程，我公司根據多年的事件經驗，做出一套合理的控制系統流程，該流程可以實現對溫室中所有的設備進行統籌合理安排其開關狀態，可以有效延長溫室中的降溫，加溫，等設備的使用壽命，價格低整個系統的運行成本。
4、強大的軟件管理系統，整個溫室的環境參數可以實時的記錄在電腦中，方便用戶了解任何時間內的環境參數情況，和設備的工作情況。數據庫管理系統，可打印查詢所有的歷史數據，并且可以導出數據，更可以獨立運行。
5、系統的通訊方式有多種，用戶可以根據自己的需要來選擇，RS(工業)485通訊，GPRS無線通訊，物聯網系統。
3、系統總體設計
3.1系統組成
系統組成部件(見系統組成簡介附圖)系統包含氣象站、傳感器、控制器、人機界面、計算機軟件系統等。系統通過前端傳感器反饋信號結合內部精密的邏輯和周密的算法處理后，通過外部執行器執行相應的動作。人機界面可以將系統的運行工況、參數信息和設備的動作指示一并顯示，并可將用戶需要的各項參數下載到控制器中，執行用戶設定的運行工況。
3.2YX-2010數據采集控制器
控制器，運行速度更快，穩定性更可靠?？刂破骶邆?6路模擬量輸入，12個開關量輸入和14個開關量輸出(最多可擴展32路)，并且具有模塊化功能擴展，方便用戶升級、功能擴展。可連接多種傳感器，從而實現多種信息的采集，復雜流程的實現。具有人機交互界面，全漢字動態液晶屏顯示，輕觸鍵組合操作，界面友好，顯示清晰，實時顯示環境的基本參數，可實現控制參數的錄入，信息采集、運行情況的監控，從而實現復雜的流程控制，更可脫離上位機(計算機監控軟件)單獨運行，該控制器可以實現多臺聯機控制，可以對滿足大型溫室中的設備分組控制比較復雜的情況，并且可以直接和計算機進行通訊。
該系統以實現對溫室的監視、控制為主要功能，并對溫室環境數據(溫度，濕度，光照度、CO2、土壤水分、土壤溫度等環境信息)不間斷采集、系統將采集到的環境數據和用戶設定的溫室環境參數進行實時對比，系統通過自身的科學準確計算出，溫室的實際環境參數和設定環境參數之間的差距，合理統籌開啟或關閉溫室中的降溫，增溫，等設備。
本系統可同時連接控制多個溫室，可直接將氣象檢測站作為一個檢測站點接入系統。本系統可從上位機設置各個測控站的控制參數，可根據各個溫室返回的室內外溫度、濕度、光照度、風速風向、降雨等氣象參數的變化，按照預先設定的條件實現對風機、水泵、拉幕機、卷膜器、開窗機、加熱、灌溉等設備的全自動控制，實現科學化的管理。規格、安裝和供電、產品規格
安裝方式：
用我們提供的配套螺絲將箱體固定到軌道上，再將軌道固定在墻面上。也可由用戶自行設計安裝方式。
產品供電：
外部電源輸入：AC220V內部工作電源：DC24V
3.3系統組成簡介
該系統以實現對溫室的監視、控制為主要功能，并對溫室環境數據不間斷采集、整理、統計、制圖。它有著與WINDOWS相一致的界面風格，完善的內存管理和友善直觀的操作方式。改軟件系統還可以直接連接以太網。實現網絡監測溫室數據功能。
3.4.1遠程監視功能
它通過通訊線監視溫室的當前狀態，包括室內溫度、室內濕度等采集信息以及各個設備的開關狀態。
3.4.2遠程設定功能
它可以通過通訊線遠程設定各個溫室的運行參數，如溫度目標值、光照目標值。以及設備的開關時間等等。
3.4.3遠程強制手動控制功能
它可以實現遠程強制手動控制各溫室內的設備的開關狀態。
3.4.4數據的繪圖、統計功能
它能以曲線的方式繪出某個歷史時間段的環境數據的變化曲線，并可以進行打印。
它可以按年、月、日、時將各個環境數據加以統計，找出任意時間段的最大值、最小值、平均值等信息。
3.4.5離線數據管理功能
在不連接控制器的情況下，該系統的數據管理與統計部分仍可以正常使用。
3.4.6計算機硬件配置及運行環境
軟件語言：簡體中文
運行環境：Windows2000/WindowsXP操作系統。
硬件要求：至少845E或同檔次主板，1.7GHz以上CPU，1G以上內存，120G以上硬盤，16位以上增強色的顯卡，有至少一個串行RS-232接口。
其它要求：1、計算機能長時間穩定運行。2、電源穩定。
十二、配電防雷控制系統用戶將主電源引至配電柜處。
1、本溫室接地采用TN-S系統，溫室內部N線與PE線分開敷設，在電纜進配電箱處按規范要求接地，接地電阻小于4Ω。

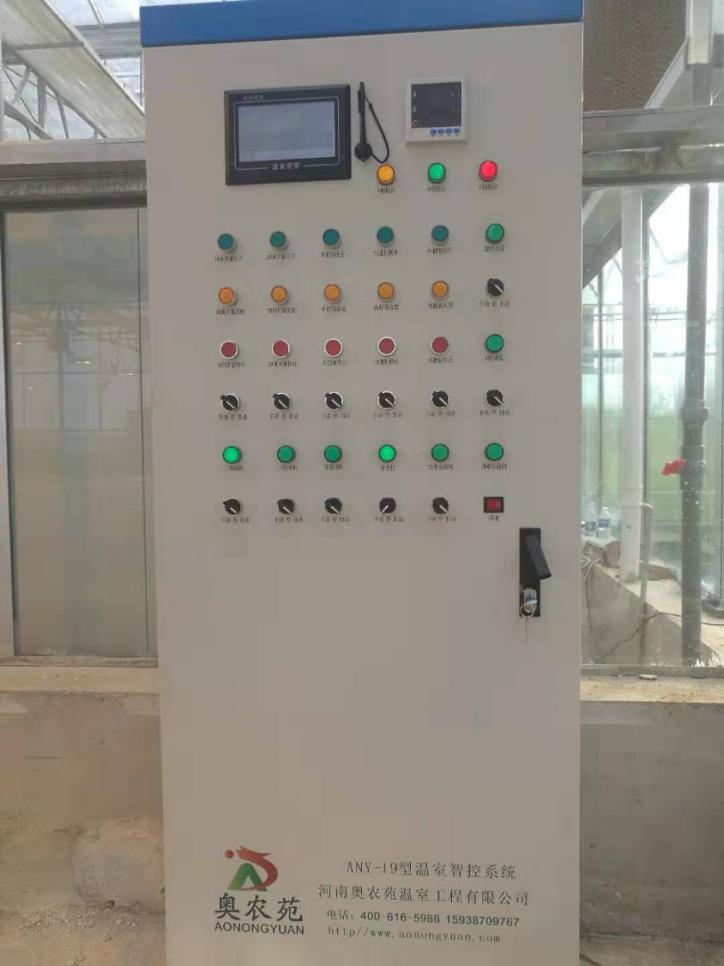

2、溫室系統配置設置控制箱，按照控制對象分別按手動開始、停止控制。
通過面板開關直接操縱接觸器來控制。
3、每電控箱均配有電子漏電保護單元，靈敏度為30mA，可保證高濕環境下人身安全。
4、各電動機均配有過載保護及缺相保護，最大限度減少由電動機損壞而引起的停產風險。
5、按照標準采用線槽和線管布線。
6、防雷系統
根據《民用建筑電器設計規范》(JGJ/T16-92)，溫室防雷為三級防雷。對于溫室主體防雷，因溫室主體骨架采用金屬構架，我們采用將金屬骨架可靠的接地(此接地系統與電源的接地系統連接在一起);對于設備的防雷，為防止雷電通過電源線導入設備，在溫室總電源進線處加裝雷電保護器。
|
