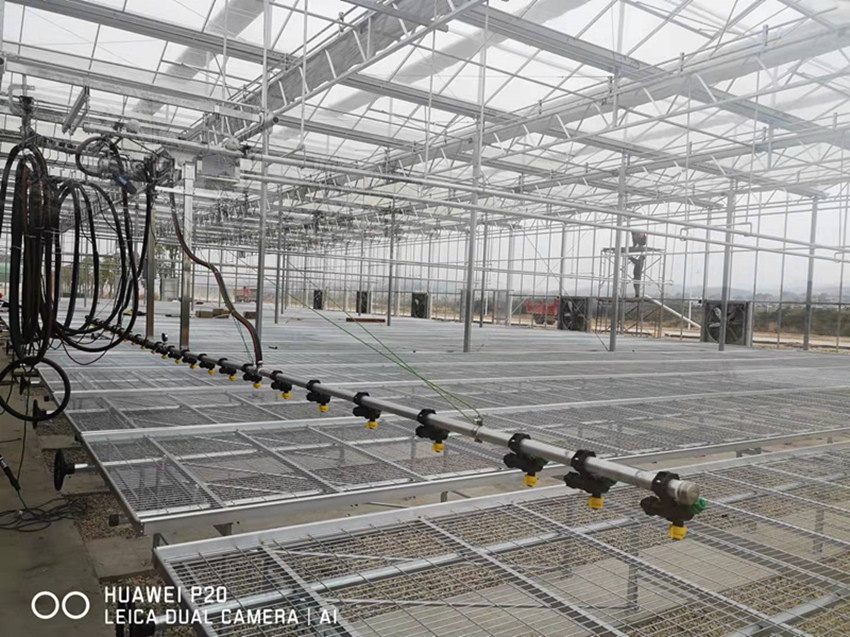

噴灌機的參數
運行速度：4～16.5 m/min
噴桿長度：MAX 15 m
工作行程：MAX 60 m
水質要求：市政自來水水質
進水壓力：2~5 kgf/cm2
噴頭形式：三位防滴快速轉換，噴角80?，開啟壓力0.7 kgf/cm2
型號：800067VP，8004VS，8006VS
流量：0.28 l/min，1.65 l/min，2.46 l/min（對應壓力3 kgf/cm2）
噴嘴高度：距離作物≥ 400 mm
電機功率：250 W
輸入電源：~220 V /PH1/ 50 Hz
外形尺寸：長900 mmX寬900 mmX高385 mm
整機質量：約70 kg
噴灌機的操作

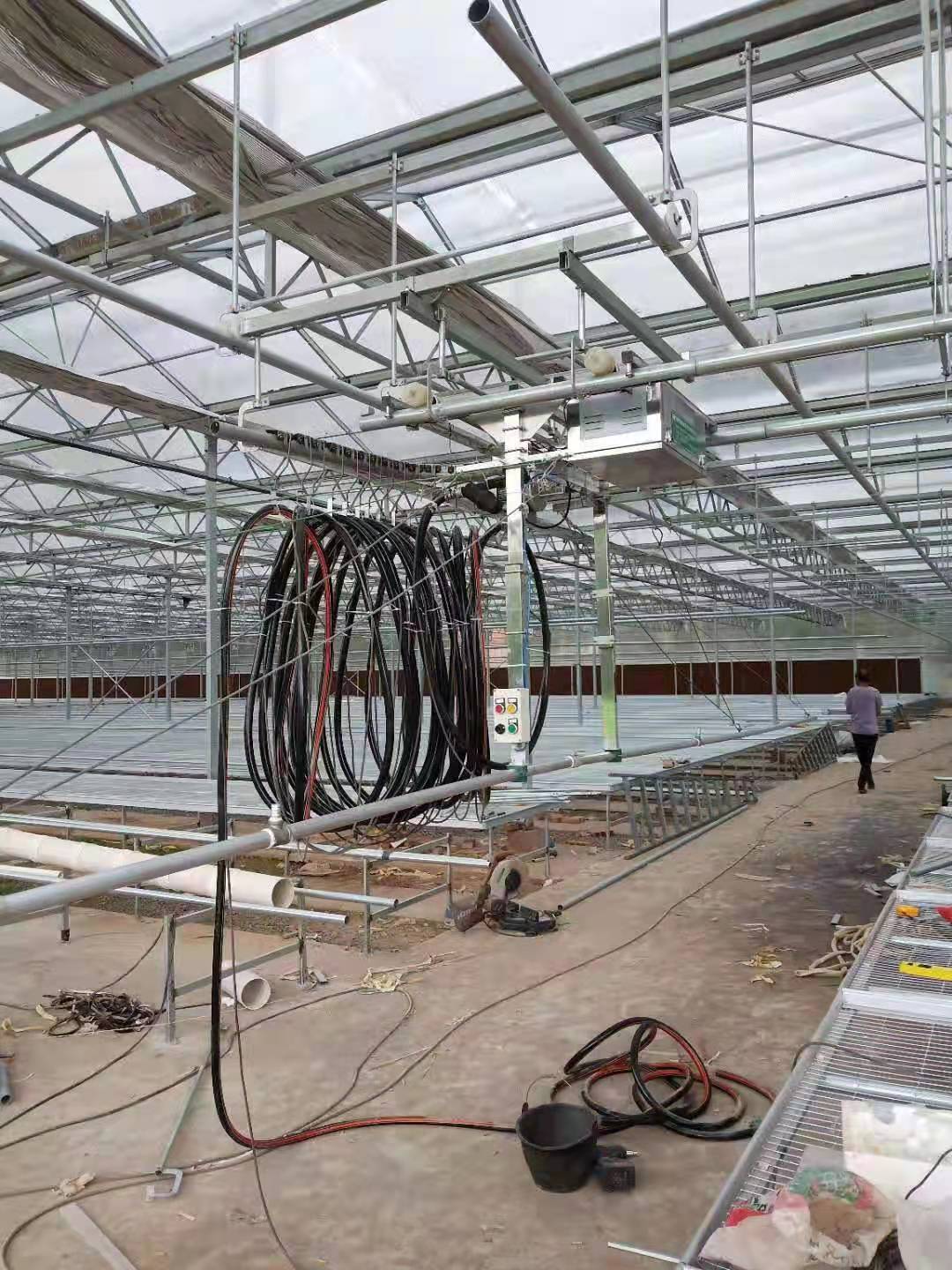

噴灌機有三種操作方式——遙控..手動和時控。機器的控制操作按鈕布置見上圖(實際布置形式以實物為準)。
1.手動方式
噴灌機停止?fàn)顟B(tài)時手動按壓正向運行鈕，機器開始前進，前進到終點位置，噴灌機上終點傳感器遇到終點行程磁鐵后自動返回。噴灌機返回過程持續到起點傳感器遇到起點行程磁鐵后停止；噴灌機停止?fàn)顟B(tài)時手動按壓反向運行鈕，機器開始后退，后退到起點位置，遇到行程磁鐵自動停止；停止按鈕可隨時使噴灌機停止作業。
通常噴水選擇開關只有在“前進”或“后退”運行中選擇左右閥開關水才有效。通電狀態下按下電控箱上外控按鈕噴灌機可以試驗性噴水。通常電控箱上【按鈕】不要按下。
1#、2#水閥開關可以選擇左右噴桿是否噴水
接通電源則電源指示燈亮。
1． 時控
噴灌機可受定時器定時程序控制。定時器設定運行時間區段，噴灌機將按定時器預設程序自動運行。定時器具體設定方法參考定時器說明書?！驹谏鲜銮闆r下將定時器控制端口換成算計機外控，噴灌機可在計算機外控下作業?！?br />
在時鐘控制方式下，1周時間內可以設定十個時間來啟停機器噴水作業，在開時間內噴灌機往復運行，在關時間內停機。在停電情況下，定時開關可繼續運行300小時。每次定時作業完成后噴灌機將自動回到起點位置才會停止。
定時開關沒有任何設定時，定時器上顯示關，定時器失效不起作用。
不需要時控及外控工作模式時，請將定時器或計算機設置在關閉位置，否則會和手動操作產生沖突，易出現誤動作。
|
